Bộ chuyển đổi XTOOL M822 TOYOTA hoạt động với Bộ mô phỏng KC501/ KS-1 cho X100PAD3/X100PAD Elite/X100MAX để Lập trình Mất Tất cả Chìa khóa 8A của Toyota

Mô tả sản phẩm

XTOOL M822 Adapter Key Programmer Cho Toyota 8A / Mercedes-Benz AIl Keys mất công việc với XTOOL X100 PAD3 X100 MAX IK618 IP616 IP819 IP819TP

Với M822 TOYOTA Adapter, bạn có thể tiết kiệm tới 65% thời gian tính toán trong quá trình, hoặc tiết kiệm cho bạn từ việc cắm phím emulator vào và ra hàng trăm lần.

Các dụng cụ bạn cần:

Máy tính bảng XTOOL (Lấy X100PAD Elite làm ví dụ XTOOL X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618)

Cáp chính và đầu nối OBD2-16

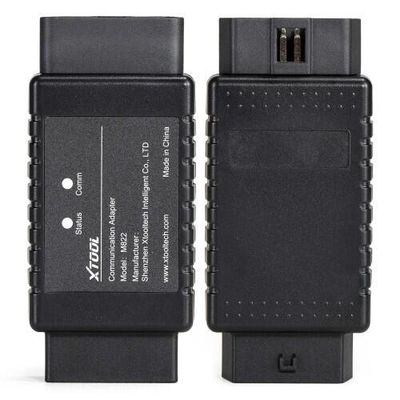

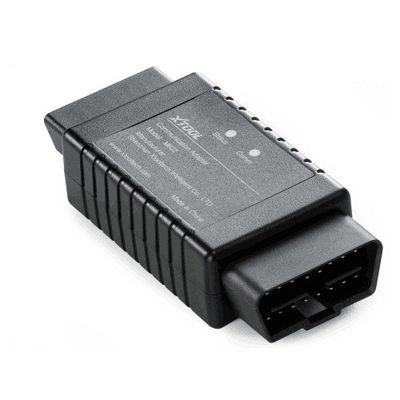

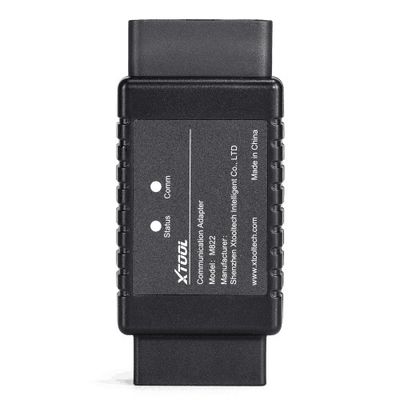

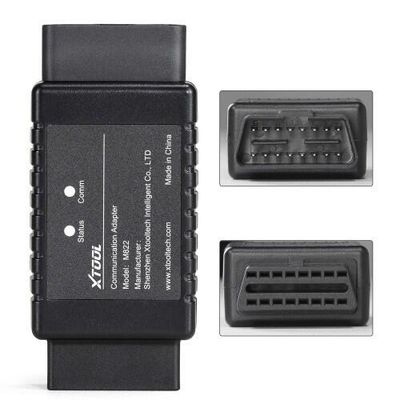

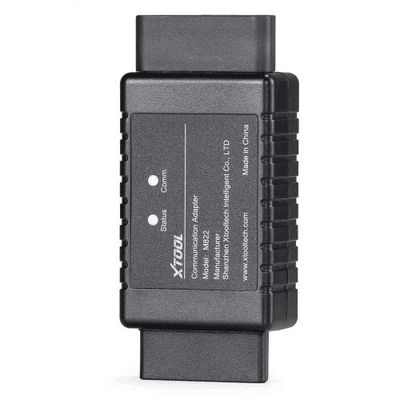

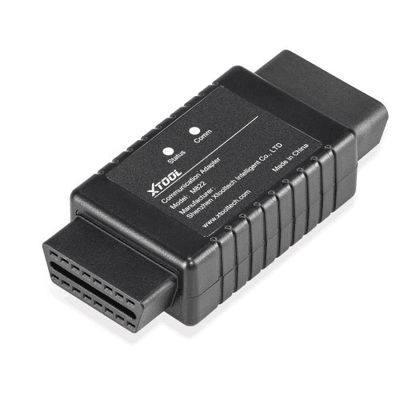

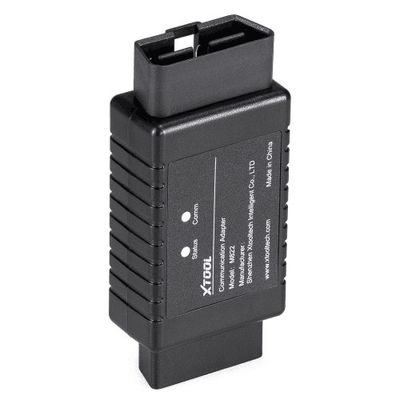

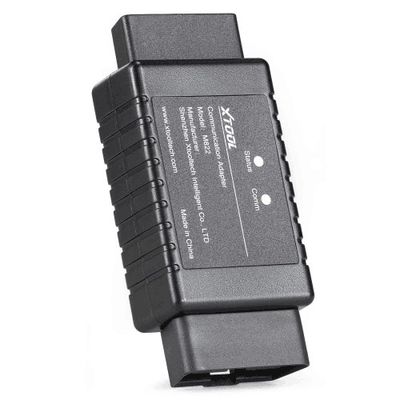

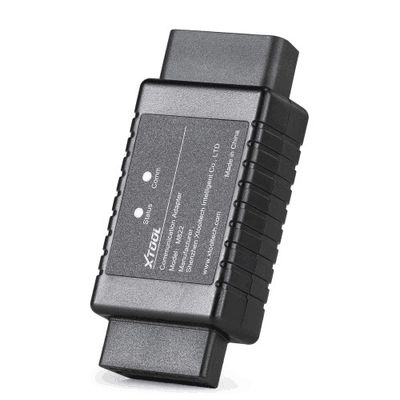

M822 Máy chuyển đổi thông tin liên lạc

Toyota 8A Specialised Wiring Harness

KC100 Key Programmer

KS-1 Toyota Key Emulator

Kết nối mạng

Các mô hình được hỗ trợ:

2014 đến 2019

Cho Toyota Levin
Đối với Corolla
Đối với RAV4
Đối với Prado
Đối với Land Cruiser
Đối với Camry
Đối với Highlander
Đối với Reiz
Đối với Sienna
Đối với Hiace
Đối với Hilux
Cho Crown Kluger
Đối với Aygo với hộp IMMO F3-F4-K6-S6

Lưu ý:Điều này không tương thích với các mô hình Mỹ với phím chip. Đối với các mô hình này, vui lòng sử dụng chức năng Reset IMMO được hỗ trợ trên X100PAD3/X100PAD Elite/X100MAX.

Phương pháp kết nối

Kết nối VIA OBD:

Kết nối KC100/KC501 với thiết bị qua USB và chuẩn bị KS-1
Kết nối thiết bị (hoặc hộp VCI) với bộ điều hợp M822 bằng cáp chính.
Kết nối cáp Toyota với xe bằng cổng OBD.
Lấy kẹp pin ra khỏi xe và sử dụng kẹp pin để kết nối cáp với pin.
Lấy bộ an toàn ra khỏi hộp an toàn và cắm cáp vào nó.
Tìm cổng nam 12V DC từ cáp Toyota và kết nối nó với cổng nữ 12V DC từ cáp chính.

Lưu ý:

Đối với các mô hình khác nhau, phương pháp kết nối có thể không giống nhau.Vui lòng kiểm tra bảng XTOOL cho sơ đồ dây điện chi tiết khi kết nối với xe và hộp bảo hiểm.

Kết nối trên băng ghế:

Kết nối KC100/KC501 với thiết bị qua USB và chuẩn bị KS-1
Kết nối bộ cố định động cơ với dây cáp Toyota.
Kết nối cáp chính và cáp ghế Toyota thông qua bộ điều hợp M822.
Kết nối bộ chuyển đổi DC 12V với cáp chính.

Làm thế nào để làm tất cả các chìa khóa bị mất cho Toyota 8A với M822:

1. Mở phần mềm Toyota (V26.90 hoặc cao hơn) và đi qua các menu này: By Type All blade Key lost ((8A). Sau đó, menu này sẽ xuất hiện.
2. Chọn Đọc dữ liệu Immobilizer. Nó sẽ nhận thấy bạn kết nối với mạng, sau đó cho bạn biết cách kết nối với xe. Vui lòng kiểm tra
3. Sau khi kết nối với xe đúng cách, bấm OK và thiết bị sẽ trích xuất dữ liệu từ bộ cố định. Điều này sẽ không mất nhiều hơn 3 phút vì vậy vui lòng chờ đợi kiên nhẫn.
4Sau khi dữ liệu được đọc, bạn có thể đặt tên cho tệp dữ liệu và lưu nó vào thư mục Adapter / Toyota.
5Bây giờ, xin hãy ngắt kết nối bộ điều hợp M822 và quay xe trở lại trạng thái ban đầu.
6. Đảm bảo rằng KC100 / KC501 được kết nối và KS-1 đã sẵn sàng, và thiết bị vẫn được kết nối với mạng, sau đó nhấp vào ¢ Generate 8A simulated key ¢ menu,và chọn tệp dữ liệu mà bạn đã lưu trước đó.
7. Chọn vị trí khóa. Xin lưu ý rằng tất cả các vị trí có ID bên trong nó, nhưng chỉ một số trong số họ tương ứng với một khóa đã đăng ký. Thông thường (nếu không có bất kỳ khóa nào đã bị xóa),Chìa khóa vị trí 1 hoặc 2 có một khóa đăng ký bên trong.
8. Kết nối KC100 hoặc KC501 với thiết bị, và đặt KS-1 bên trong khe cắm.
9. Sau khi tạo ra khóa bắt chước, vui lòng kiểm tra xem khóa bắt chước có thể được sử dụng hay không. Nếu không, vui lòng lặp lại bước 6-8, và nhớ thay đổi sang vị trí khóa khác. Để kiểm tra khóa bắt chước,lấy chip ra khỏi khóa không được lập trình, đặt KS-1 gần công tắc bắt đầu, chèn chìa khóa và xem nếu xe có thể được bật. đèn chỉ báo bất động cũng sẽ tắt.
10. Nếu chìa khóa có thể được sử dụng, vui lòng đi đến chức năng lập trình OBD. Với một chìa khóa chủ phụ được bắt chước, phần còn lại của quá trình sẽ giống như thêm một khóa.Chúng tôi đề nghị kiểm tra số lượng khóa đã đăng ký trước.
Lưu ý: KS-1 được bắt chước không được hiển thị như một khóa đã đăng ký vì vậy nó sẽ không được hiển thị trên số khóa.
11. Nhấp vào Add a key, kiểm tra thông báo xuất hiện, sau đó đặt KS-1 gần công tắc khởi động, và chèn phím mới (không có chip) vào công tắc khởi động và bật nó.
12. Khi các chỉ báo immobilizer chiếu sáng liên tục, tắt việc thắp sáng, lấy ra chìa khóa mới, cài đặt chip bên trong các khóa mới, chèn chìa khóa bên trong công tắc thắp sáng.Đừng bật lửa..
13. Bây giờ các chỉ số immobilizer sẽ nhấp nháy. chờ khoảng 1 phút, và xem nếu các chỉ số tắt. nếu các chỉ số tắt, sau đó các phím đã được thêm vào, và quá trình được hoàn thành. nếu không,Xin hãy lặp lại bước 11-13.
14Sau khi nó được thực hiện, kiểm tra số chìa khóa một lần nữa và so sánh với kết quả trước đó, và xem liệu chìa khóa đã được đăng ký cho xe.

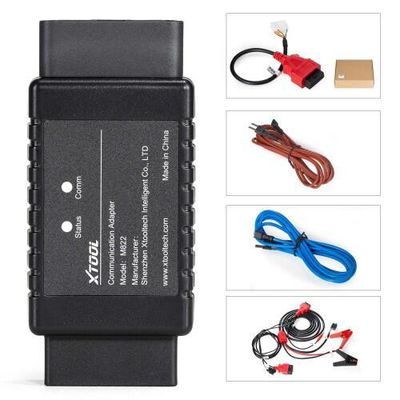

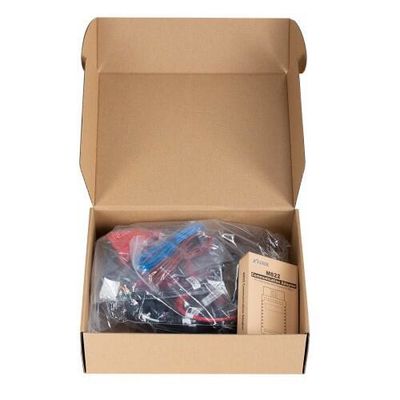

Danh sách gói:

1pc x XTOOL M822 TOYOTA Bộ điều chỉnh
