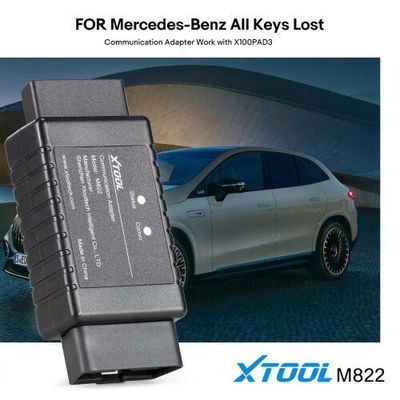

XTOOL M821 M822 Adapter Mercedes-Benz Làm việc với KC501/X100 Pad3/X100 Max Key Programmer Cho Mercedes-Benz Tất cả các phím bị mất

Mô tả sản phẩm

XTOOL M821 M822 Adapter Làm việc với KC501/X100 Pad3/X100 Max Key Programmer Cho Mercedes-Benz Tất cả các phím bị mất

XTOOL M821 M822 Mercedes-Benz All Keys Lost Communication Adapter được sử dụng để hoàn thiện và tối ưu hóa tất cả các khóa bị mất lập trình cho nhiều mô-đun Mercedes-Benz.bạn có thể tiết kiệm nhiều như 65% của thời gian tính toán trên quá trình, hoặc tiết kiệm cho bạn từ việc cắm các emulator khóa vào và ra hàng trăm lần.

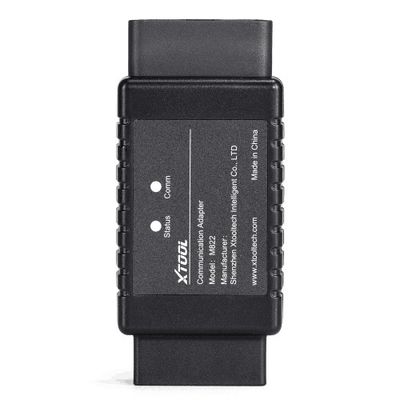

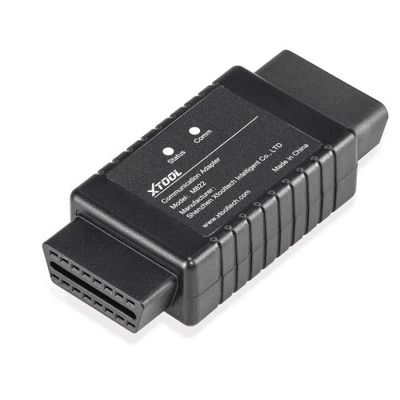

XTOOL M821 Adapter Feature:

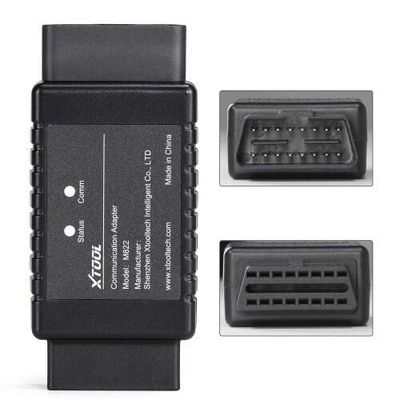

1. Cổng OBD-16: Được sử dụng để kết nối với cáp truyền thông J1Z02_BENZ hoặc kết nối với các mô-đun EIS / EZS thông qua cáp DuPont.
Cảnh báo: Đừng kết nối trực tiếp với cổng OBD trên xe.
2. Đèn trạng thái: Hiển thị trạng thái điện của bộ điều hợp. Khi đèn đỏ đang bật, điều đó cho thấy điện đang bật.
3. Comm Light: Hiển thị trạng thái liên lạc của bộ điều hợp. Khi đèn xanh bật, điều đó cho thấy bộ điều hợp đang liên lạc với máy tính bảng.
4. Cổng DB15: Được sử dụng để kết nối với cáp chính của máy tính bảng XTOOL.
Lưu ý: Trước khi kết nối với bộ điều hợp M821, xin vui lòng ngắt kết nối OBD2-16 khỏi cáp chính.

Lưu ý:
1Tôi cần làm việc với XTOOL.KC501,PAD3,PAD3 SE
2Xin hãy cập nhật phần mềm lập trình Mercedes-Benz Key của bạn lên phiên bản 27 mới nhất.10
3. Mercedes-Benz tất cả các chức năng lập trình bị mất chìa khóa nên được thực hiện trực tuyến. Xin đảm bảo rằng bạn đang kết nối với một mạng bàn khi xử lý.



Phương pháp kết nối adapter XTOOL M821

1Kết nối KC501 với thiết bị qua USB.
2Kết nối bộ mô phỏng Mercedes-Benz IR vào KC501.
3. Ngắt kết nối OBD2 từ cáp chính, sau đó kết nối thiết bị (hoặc hộp VCI) với bộ điều hợp M821 bằng cáp chính.
4Kết nối nguồn điện 12V vào cáp chính.
5. Kết nối mô-đun EIS / EZS với bộ điều hợp M821 bằng cáp J1K02_BENZ. Vui lòng kiểm tra chi tiết kết nối trên thiết bị.
Lưu ý: Vui lòng kiểm tra hình ảnh trong thiết bị khi kết nối bộ điều hợp M821 và mô-đun EIS/EZS qua cáp J1K02_BENZ.
Lưu ý: Máy mô phỏng Mercedes-Benz IR nên được cắm vào khe cắm của mô-đun khi hoạt động.
Lưu ý: Đối với các thiết bị đi kèm với hộp VCI, kết nối bộ điều hợp M821 với hộp VCI bằng cáp chính và giữ hộp VCI kết nối với thiết bị qua Bluetooth.
Bạn có thể kiểm tra chi tiết kết nối cho các thiết bị như vậy trong thiết bị.

XTOOL M821 Adapter hỗ trợ EIS Module

W164 ((OLD) W166 W204 W212 ((NEW)
W164 ((NEW) W216 W221 W211

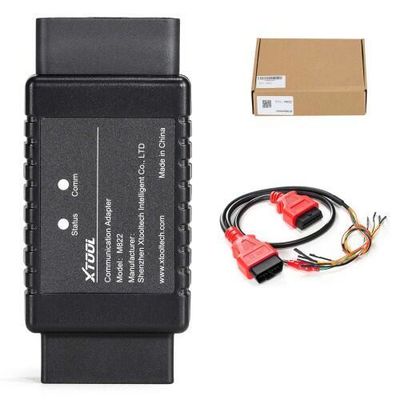

Danh sách gói:

1pc x Mercedes-Benz AKL Adapter

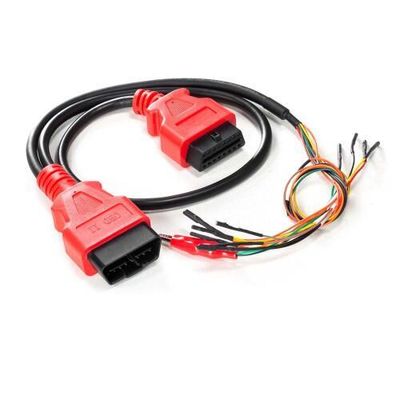

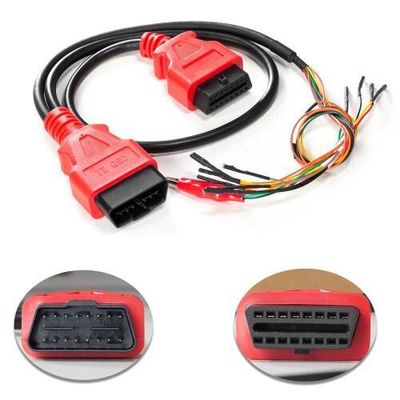

1pc x J1K02_BENZ dây chuyền dây
1pc x M821 Hướng dẫn nhanh
