Máy quét cảm biến NOx Xtruck Y005 cho động cơ Diesel hỗ trợ cảm biến 12V (chỉ với giao thức J1939) và tất cả các cảm biến 24V

Mô tả:Mô tả:
Máy dò cảm biến NOx Xtruck Y005 được thiết kế để giúp các kỹ sư bảo trì xe xác định dễ dàng và nhanh chóng sự cố của bus CAN hoặc mô-đun.
Với máy dò cảm biến NOx Xtruck Y005, bạn có thể tìm thấy các vấn đề về lỗi mạch CAN hoặc liệu mô-đun NOx có bị hỏng hay không một cách nhanh chóng hơn.

Chức năngChính:

1. Nhanh chóng phát hiện xem có vấn đề gì với đường dây hoặc mô-đun CANbus hay không
2. Nhanh chóng phát hiện xem mô-đun oxit nitơ có bị hỏng hay không
3. Nhanh chóng giúp nhân viên bảo trì xác định vấn đề

Danh sách các mẫu đã thử nghiệm:

Cập nhật phần mềm:Cập nhật trực tuyến & Miễn phí

Bảo hành:Bảo hành 1 năm, Dịch vụ Hậu mãi Trọn đời

Làm thế nào để sử dụng nó?

1. Một đầu của đường dây thử nghiệm chính được kết nối với thiết bị và đầu còn lại được kết nối với cảm biến nitơ và oxy.
2. Làm nóng cảm biến nitơ và oxy
3. Kết nối cảm biến nitơ và oxy và nhấp vào kiểm tra cảm biến NOx, chọn kiểm tra cảm biến NOx 24V hoặc 12V
4. Chọn kiểu máy tương ứng
5. Khi kết nối hoàn tất, hãy nhấp vào nút “Go”, sau đó vào kiểm tra cảm biến nitơ và oxy. Sau 300 giây, nồng độ nitơ và oxy và nồng độ oxy sẽ được hiển thị. Nếu cảm biến nitơ và oxy bị hỏng, máy sẽ báo mã lỗi tương ứng.

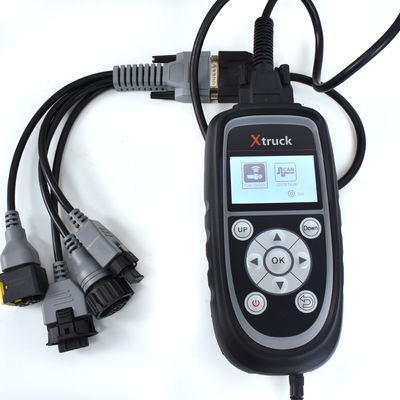

Hướng dẫn vận hành:1, Phương pháp kết nối giữa đường dây thử nghiệm chính và thiết bị như hình bên phải
2, Nhấn nguồn trong 3 giây để vào menu, như hình bên phải
1) Tìm kiếm nút CAN-bus

Chức năng này có thể giúp tìm nút bị mất thông qua giao diện OBD, có thể tìm thấy thiết bị
trên bus CAN.Bước 1:
Một đầu của đường dây thử nghiệm chính được kết nối với thiết bị và đầu còn lại được kết nối vớicổng phát hiện xe OBD.Bước 2:
Làm nóng cảm biến nitơ và oxyChờ vài giây, thiết bị sẽ tự động tìm kiếm mô-đun CAN không lỗi của xe
2) Máy kiểm tra cảm biến nitơ và oxy

Bước 1: Một đầu của đường dây thử nghiệm chính được kết nối với thiết bị và đầu còn lại được kết nối với cảm biến nitơ và oxy
Bước 2:
Làm nóng cảm biến nitơ và oxyLưu ý: Bản thân cảm biến nitơ và oxy cần được làm nóng để đo chính xác nồng độ nitơ và oxy và nồng độ oxy. Nó cần nguồn điện 24V bên ngoài hoặc sử dụng nguồn điện của pin 24V. Nếu không tuân theo các bước tiêu chuẩn, nó có thể gây hư hỏng cho thiết bị và xe, và công ty không chịu bất kỳ trách nhiệm pháp lý nào.
Bước 3:
Kết nối cảm biến nitơ và oxy và nhấp vào kiểm tra cảm biến NOx, chọn kiểm tra cảm biến NOx 24V hoặc 12V.Lưu ý: Vui lòng xác nhận rằng nguồn điện của cảm biến nitơ và oxy là 24V/12V, việc chọn sai sẽ làm hỏng cảm biến nitơ và oxy.
Bước 4: Chọn kiểu máy tương ứng
Phương pháp 1: Chọn “kiểm tra nhận dạng tự động”, máy sẽ tự động xác định kiểu máy theo cảm biến nitơ và oxy. (Dữ liệu này chỉ cung cấp tham khảo cho nhân viên bảo trì, không phải là tiêu chí duy nhất để bảo trì.)
Phương pháp 2: Chọn “kiểm tra nhận dạng thủ công” và chọn thủ công chương trình kiểm tra tương ứng theo các loại cảm biến nitơ và oxy khác nhau
Nếu đường dây CAN không được kết nối đúng cách hoặc có vấn đề với cảm biến nitơ và oxy, không thể tìm thấy tín hiệu CAN.
Bước 5:
Khi kết nối hoàn tất, hãy nhấp vào nút Go, sau đó vào kiểm tra cảm biến nitơ và oxy. Sau 300 giây, nồng độ nitơ và oxy và nồng độ oxy sẽ được hiển thị. Nếu cảm biến nitơ và oxy bị hỏng, máy sẽ báo mã lỗi tương ứng.

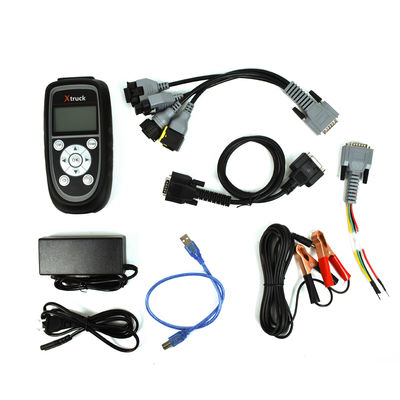

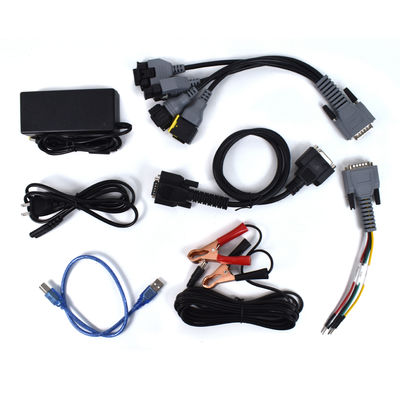

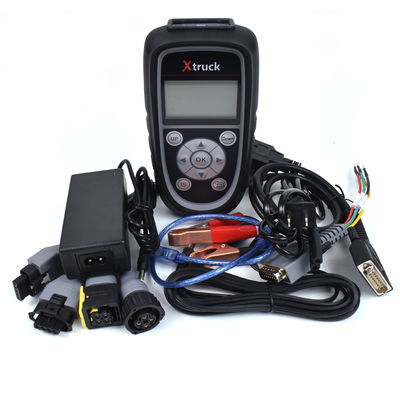

Gói bao gồm:

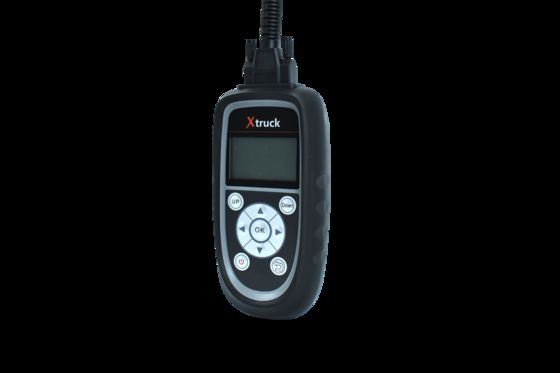

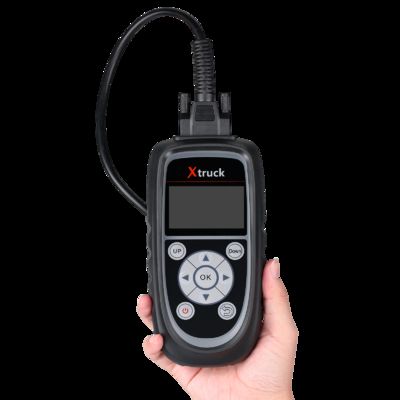

1pc x Thiết bị chính Xtruck Y005

1pc x Bộ đổi nguồn

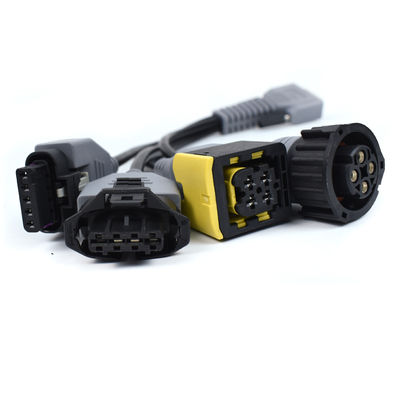

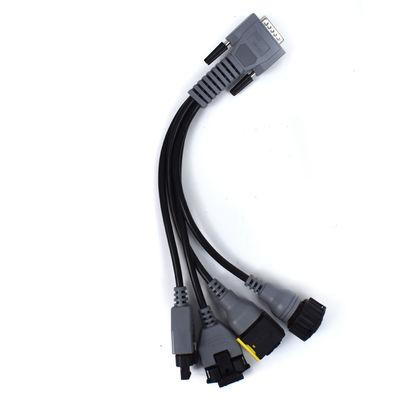

1pc x Dây thử nghiệm nitơ và oxy bốn trong một

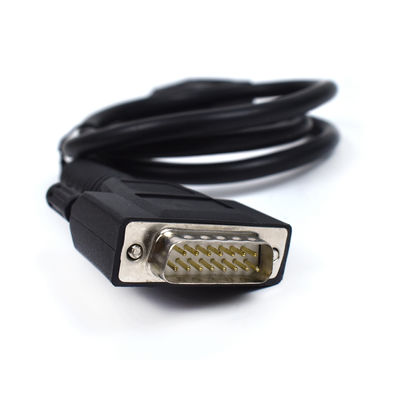

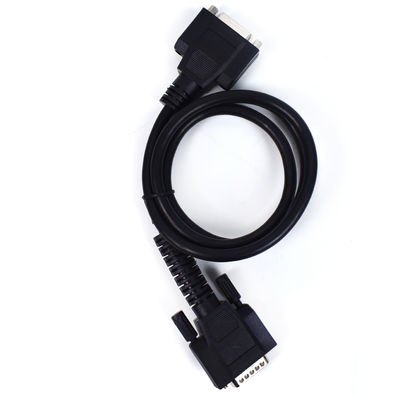

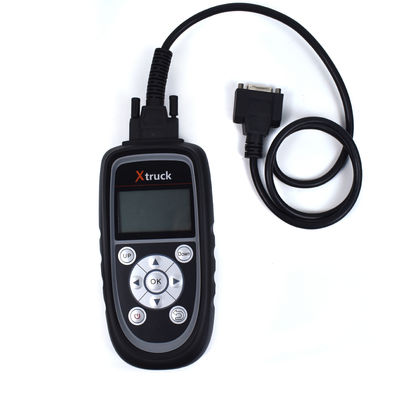

1pc x Dây thử nghiệm chính DB15
1pc x Dây cập nhật thiết bị
1pc x Dây bật lửa (đực & cái)
