Xtruck 819 Tất cả hệ thống quét OBD2 Công cụ chẩn đoán xe

cho Code Reader Display Monitor Tối tân miễn phí

Xtruck OBDII 819là một công cụ chẩn đoán ô tô chuyên nghiệp phù hợp với OBDII cho chẩn đoán mã lỗi, giám sát dữ liệu thời gian thực & phát thải / phát hiện tình trạng pin

Các giao thức được hỗ trợ:

Bao gồm đầy đủ 9 giao thức truyền thông trên máy bay chính, bao gồm SAE J1850 PWM / VPW, ISO 9141-2, ISO 14230-4 (KWP 5BAUD / FAST), ISO 15765-4 (các nhận dạng CAN 11/29 bit, tốc độ baud 500/250kbps),thích nghi với các tiêu chuẩn truyền thông xe toàn cầu phổ biến

Xe tương thích:

Hoạt động với hơn 10.000 phương tiện tương thích OBDII, bao gồm xe hơi, xe tải, xe SUV và xe minivan

Phương pháp kết nối:16-pin OBDII Diagnostic Link Connector (DLC) cắm trực tiếp (các kết nối vật lý, không có Bluetooth); kết hợp giao thức tự động sau khi bật

Năng lượng hoạt động:Được cung cấp bởi 2 pin AA (kích thước 5); hỗ trợ phạm vi điện áp pin xe từ 9-18V, bảo vệ tích hợp

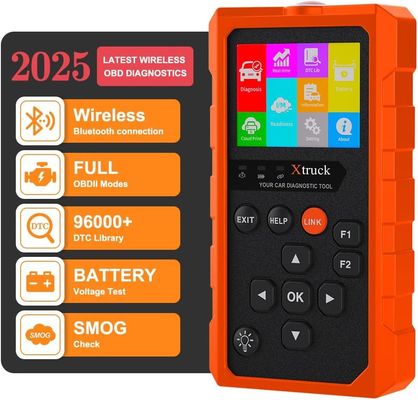

Hiển thị & Hoạt động:2Màn hình IPS.8 inch (320 × 240 độ phân giải, có thể đọc trong môi trường ánh sáng mạnh / mờ); được trang bị các phím vật lý (phím hướng, phím OK, phím EXIT) + phím tắt tùy chỉnh F1/F2,rõ ràng phân cấp menu

1.Có sức mạnhChức năng

• Giám sát luồng dữ liệu thời gian thực
• Chẩn đoán và xóa mã lỗi
• Xem dữ liệu khung đóng băng
• Tìm thông tin về xe
• Giám sát hệ thống phát thải
• Kết quả giám sát cảm biến oxy
• Chế độ OBDII nâng cao 6
• Theo dõi trạng thái pin

2. Giao thức rộng

Bao gồm đầy đủ 9 giao thức chính:

SAE J1850 PWM/VPW,

ISO 9141-2,

ISO 14230-4 (KWP 5BAUD/FAST),

ISO 15765-4 (CAN 11/29 bit,

500/250kbps baud rate),

thích nghi với các tiêu chuẩn truyền thông của các dòng xe toàn cầu chính thống.

3Thiết kế sản phẩm

2Màn hình IPS 8 inch: Độ phân giải 320 × 240 pixel, hiển thị rõ ràng, hỗ trợ trình bày dữ liệu ổn định ở nhiệt độ hoạt động 0 °C-60 °C, dễ đọc trong môi trường ánh sáng mạnh hoặc mờ.

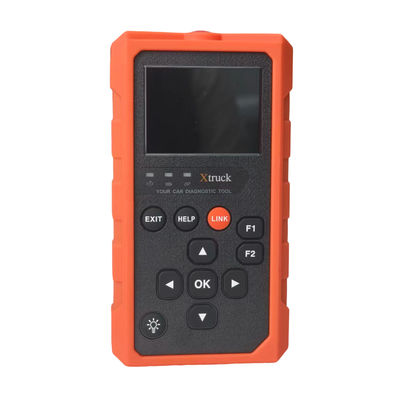

Dễ sử dụng: Được trang bị các phím vật lý như phím hướng, phím OK và phím EXIT, với hệ thống phân cấp menu rõ ràng và hỗ trợ tùy chỉnh phím tắt F1/F2,cho phép người mới bắt đầu nhanh chóng làm chủ logic hoạt động.

Thiết kế năng lượng đáng tin cậy: Được cung cấp bởi 2 pin AA (kích thước 5) với tuổi thọ pin ổn định; hỗ trợ phạm vi điện áp pin xe từ 9-18V, với bảo vệ quá điện tích hợp để đảm bảo an toàn thiết bị và xe.

Đèn nhẹ và có thể mang theo: Kích thước 162mm (L) × 88mm (W) × 30mm (H), trọng lượng ròng 228g, dễ mang, thích hợp cho bảo trì ngoài trời hoặc dự phòng trên tàu.

4. Quá trình hoạt động

Chuẩn bị: Tắt công tắc khởi động xe, định vị 16-pin DLC (Diagnostic Link Connector) gần tay lái bên người lái; mở khoang pin của công cụ chẩn đoán, cài đặt 2 pin AA,lấy đầu chẩn đoán OBDII và chèn nó vào DLC của xe.

Kết nối và nhập cảnh: Nhấn nút bật màu đỏ ở phía trên của công cụ chẩn đoán để bật, bật công tắc khởi động xe (mà không khởi động động cơ),chờ cho thiết bị để tự động phù hợp với giao thức và nhập giao diện chính; chọn "OBD II" qua các phím hướng và nhấn phím OK để vào menu chẩn đoán.

Hoạt động chức năng:

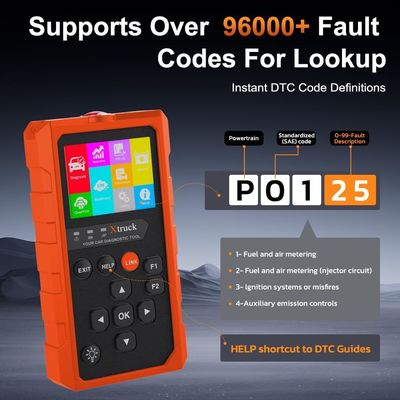

Đọc mã lỗi: Chọn "Đọc mã" trong menu chẩn đoán và nhấn OK để xem mã lỗi và định nghĩa của chúng.

Xóa mã lỗi: Chọn "Xóa mã", xác nhận để hoàn thành xóa, và màn hình sẽ hiển thị "Xóa xong!".

Xem dữ liệu thời gian thực: Chọn "Dữ liệu PCM trực tiếp" hoặc "Đường cong thời gian thực" để xem các giá trị tham số hoặc thay đổi đường cong trong thời gian thực.

Khám phá khí thải:Nhập "Sẵn sàng I/M" để xem trạng thái của mỗi màn hình (OK/INC/N/A) và xác định sự tuân thủ khí thải.

Hoàn thành và thoát khỏiSau khi hoạt động, nhấn phím EXIT để quay trở lại giao diện chính, nhấn dài nút nguồn để tắt, kéo đầu chẩn đoán ra và tắt công tắc bật xe.

5Danh sách bao bì:

Mỗi thiết bị bao gồm:

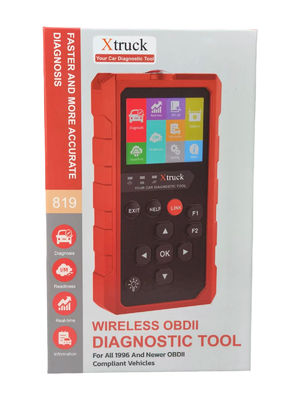

Xtruck819 máy chủ ×1,

Đầu chẩn đoán OBDII ×1,

Hướng dẫn sử dụng ×1, dây chuyền ×1.

Các phụ kiện hoàn chỉnh, sẵn sàng để sử dụng khi mở hộp.

Với khả năng chẩn đoán chuyên nghiệp, khả năng thích nghi rộng rãi và dễ vận hành, Xtruck OBDII 819 phục vụ như một công cụ đáng tin cậy cho bảo trì và chăm sóc ô tô,giúp giải quyết nhanh chóng các lỗi xe và đảm bảo an toàn lái xe.
