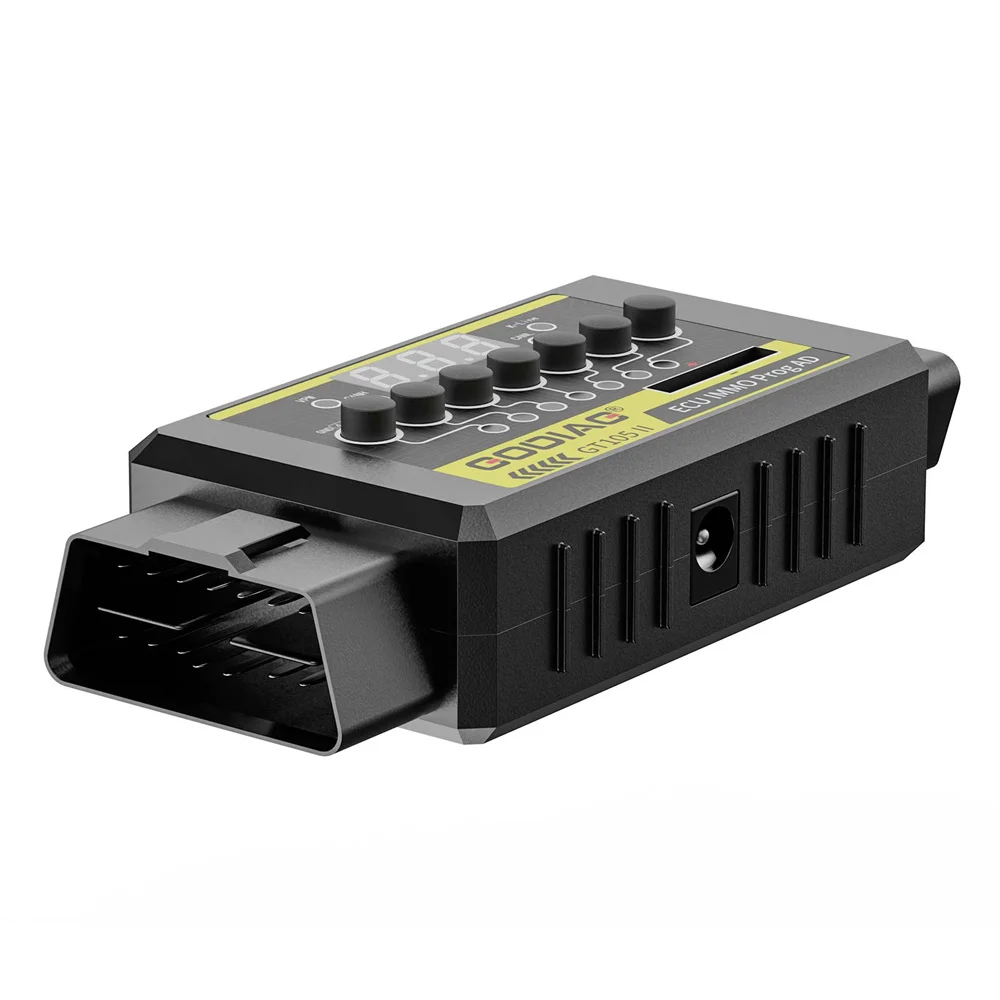

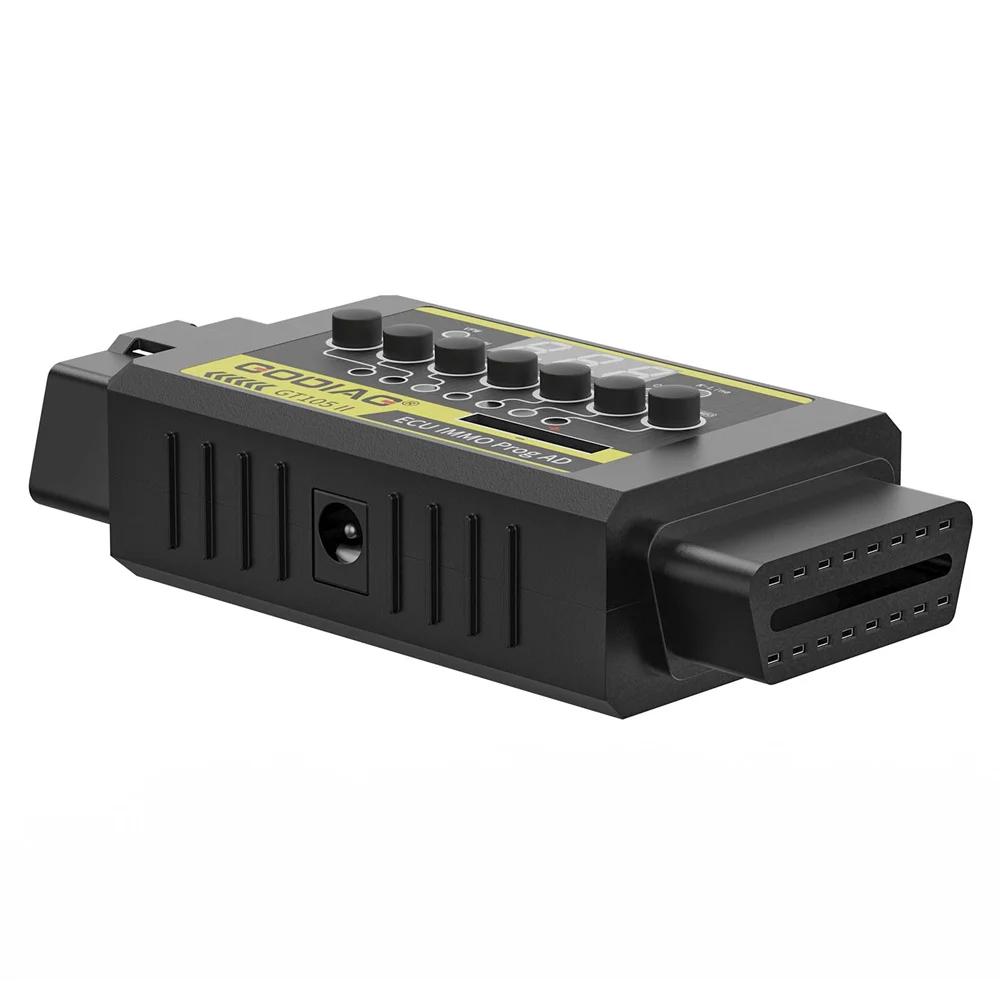

GODIAG GT105 II ECU IMMO Prog OBD2 Break Out Box với báo động 11V

GODIAG GT105 II Hộp Mở Rộng OBD2 ECU IMMO Prog AD Đầu Nối ECU

GODIAG GT105 II là phiên bản nâng cấp của GODIAG GT105.

Mới được bổ sung 5 chức năng mới: hiển thị điện áp xe, kiểm tra pin CR2032 của điều khiển từ xa ô tô, nhắc nhở cảnh báo điện áp ắc quy ô tô (dưới 11V), để khớp góc lái TOYOTA, để kích hoạt phụ trợ IMMO khóa ID48 Lamborghini.

GODIAG ECU IMMO Prog AD GT105 II được sử dụng để nối tắt OBD2 trong xe để kích hoạt IMMO, kết nối chẩn đoán và lập trình ECU, đồng thời lấy điện từ ắc quy xe để bảo trì xe tại chỗ ngoài trời. So với GT105, nó đã được thêm 5 chức năng mới: hiển thị điện áp xe, kiểm tra pin CR2032 của điều khiển từ xa ô tô, nhắc nhở cảnh báo điện áp ắc quy ô tô (dưới 11V), để khớp góc lái TOYOTA, để kích hoạt phụ trợ IMMO khóa ID48 Lamborghini.

Sản phẩm được trang bị các chỉ báo giao tiếp tín hiệu PWM+(PIN2), CANH(PIN6), CANL(PIN14), K-line(PIN7). Khi có giao tiếp dữ liệu, chỉ báo giao thức tương ứng sẽ nhấp nháy, do đó có thể đánh giá trạng thái giao tiếp và bạn cũng có thể xác định xem thiết bị lập trình chẩn đoán có thể giao tiếp hay không.

Sản phẩm phù hợp với công việc ngoài trời, lấy điện từ ắc quy ô tô và chuyển đổi thành nguồn điện DC12V để sạc 12V, cấp nguồn lập trình hoặc cấp nguồn độc lập cho thiết bị chẩn đoán.

Thiết bị cung cấp GND thân PIN4 độc lập OBD2, GND tín hiệu PIN5, thuận tiện cho một số mô-đun được sử dụng để lập trình đặc biệt. Ngoài ra, với cáp lập trình ECU giao thức đầy đủ OBD2, người dùng cũng có thể kết nối ECU trong studio để điều chỉnh nguồn lập trình ECU. Thiết bị có các chỉ báo giao tiếp tín hiệu PWM+(PIN2), CANH(PIN6), CANL(PIN14), K-line(PIN7). Khi có giao tiếp dữ liệu, chỉ báo giao thức tương ứng sẽ nhấp nháy. Người dùng có thể đánh giá trạng thái giao tiếp và cũng có thể đánh giá xem thiết bị lập trình chẩn đoán có thể giao tiếp hay không.

Điểm nổi bật của sản phẩm:

Đường dây kết nối ECU đầy đủ giao thức để điều chỉnh nguồn lập trình ECU

GND thân PIN 4 độc lập OBD2, GND tín hiệu PIN5 để lập trình đặc biệt cho một số mô-đun.

PIN4 và PIN5 có thể được chuyển đổi giữa ngắn mạch và không ngắn mạch.

PIN4 và PIN5 độc lập OBD2 tiêu chuẩn.

Ổ cắm cái bằng đồng nguyên chất hỗ trợ việc cắm và tháo lặp đi lặp lại và có tuổi thọ cao.

Kẹp pin được xử lý bằng phun muối thân thiện với môi trường, có độ dày 0,5mm.

Cáp ắc quy ô tô DC sử dụng cáp bọc 2 lõi 0,75mm², hỗ trợ giao diện DC5.5*2.5/ DC5.5*2.1.

Đầu nối DC có cầu chì 7A có thể đặt lại.

Giao diện nguồn DC, đầu nối nguồn phòng thí nghiệm chuyên dụng.

Chức năng sản phẩm:

Hiển thị điện áp xe

Kiểm tra pin CR2032 của điều khiển từ xa ô tô

Nhắc nhở cảnh báo điện áp ắc quy ô tô (dưới 11V)

Để khớp góc lái TOYOTA

Kích hoạt phụ trợ IMMO khóa ID48 Lamborghini

Chức năng bộ điều hợp nguồn IMMO AD. Sau năm 2016, đối với Ford, tất cả các khóa thông minh bị mất, GT105 II hợp tác với thiết bị VVDI (OBDSTAR, AUTEL,) và các thiết bị khớp chống trộm khác để lập trình các khóa.

Tất cả các khóa xe bị mất khớp---đánh thức đồng hồ hoặc đánh thức ECU chống trộm. (Hỗ trợ chống trộm VAG thế hệ thứ 4 và thứ 5, đồng bộ hóa ECU Toyota, hỗ trợ Mitsubishi tất cả các khóa bị mất hoặc cài đặt khóa điều khiển từ xa bị mất, xe Porsche Cayenne cũ để học khóa IMMO.)

Đèn báo VPW, CANH, CANL, K-Line có thể đánh giá trạng thái giao tiếp giữa xe và thiết bị lập trình chẩn đoán. (Nếu sản phẩm được sử dụng để kết nối thiết bị, người dùng có thể chỉ cần đánh giá xem việc lập trình chẩn đoán có bình thường hay không tùy thuộc vào việc thiết bị có thể gửi giao tiếp hay không.)

Bảo trì tại chỗ

Cáp bộ điều hợp nguồn GT105 II lấy nguồn 12V từ ắc quy ô tô. (Đối với các thiết bị lập trình như Xhorse Key Tool Plus Pad, VVDI Prog, CGDI Prog, IM608, v.v., nó cung cấp nguồn điện 12V khi chúng cần điện ngoài trời, để đọc dữ liệu của BMW BENZ IMMO ECU hoặc các ECU ô tô khác và cuối cùng nhận ra việc bảo trì tại chỗ của các xe bị lỗi ngoài trời. )

Cung cấp nguồn 12V cho máy cắt khóa (12V).

Đường dây lập trình ECU giao thức đầy đủ OBD2 tiêu chuẩn. (Với MPPS, FGTech, Kess v2, v.v., để đọc và ghi dữ liệu ECU, nhân bản ECU, điều chỉnh ECU, v.v.) (Lưu ý: Cáp lập trình ECU giao thức đầy đủ OBD2 được mua riêng)

Công cụ thay thế ắc quy OBD

Nhận ra nguồn điện không bị gián đoạn trong quá trình thay thế ắc quy, do đó nó có thể ngăn ngừa mất dữ liệu, lỗi khóa hoặc khớp lại do mất điện trong quá trình thay thế ắc quy.

Với GT105 II, bạn có thể tận hưởng các chức năng được liệt kê bên dưới trong quá trình thay thế ắc quy:

1. Đồng hồ không thay đổi. 2. Loa không bị khóa. 3. IMMO không bị khóa.

4. Cửa kính không được thiết lập. 5. Bướm ga không được thiết lập. 6. Đèn cảnh báo tắt. 7. Không có mã lỗi.

So sánh sản phẩm GT105 & GT105 II

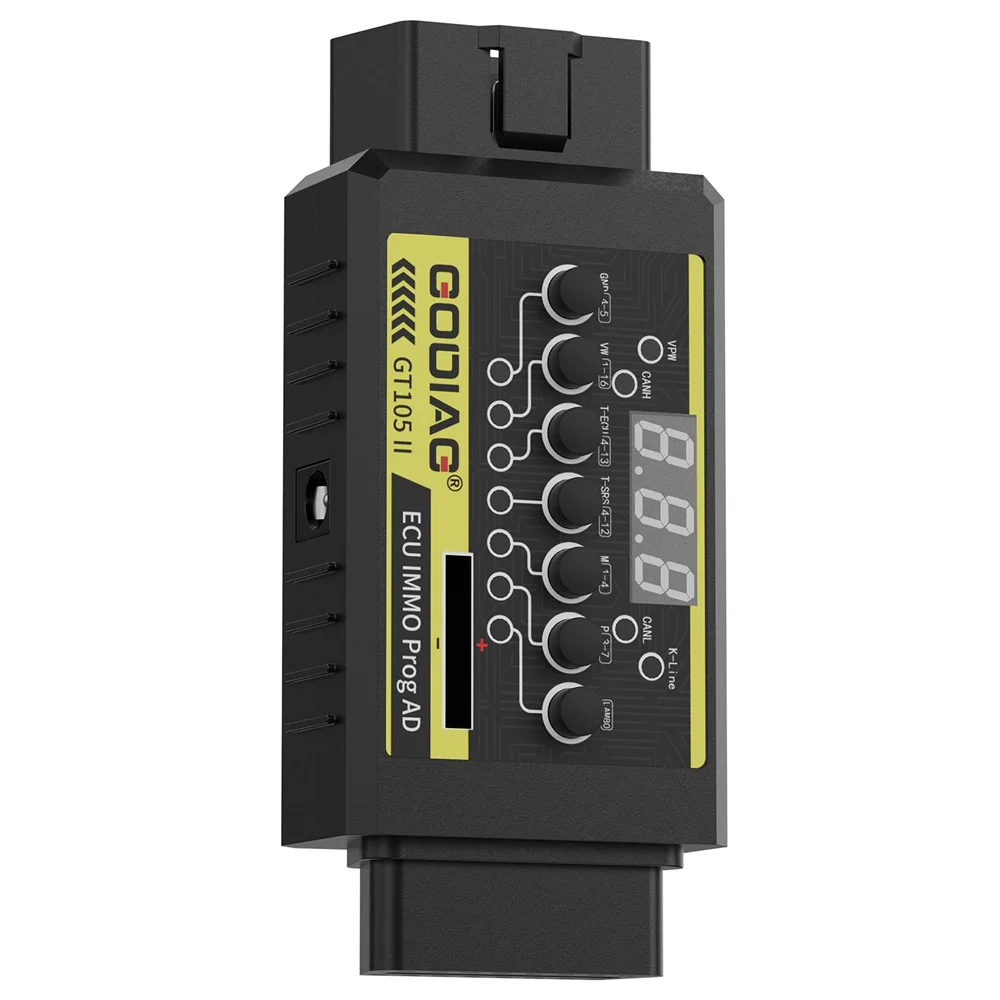

Ý nghĩa đèn báo:

1. Tùy chỉnh của nhà sản xuất 2. Dây SJE1850 3. Tùy chỉnh của nhà sản xuất 4. Tiếp đất nguồn 5. Tiếp đất tín hiệu 6. SAEJ2284cao 7. Dây ISO9141-2&iso, DIS4230-4K 8. Tùy chỉnh của nhà sản xuất

9. Tùy chỉnh của nhà sản xuất 10. Dây SJE1850 (bus) 11. Tùy chỉnh của nhà sản xuất 12. Tùy chỉnh của nhà sản xuất 13. Tùy chỉnh của nhà sản xuất 14. SAEJ2284thấp 15. Dây ISO9141-2 & ISO/DIS 4230-4L 16. Cực dương ắc quy ô tô

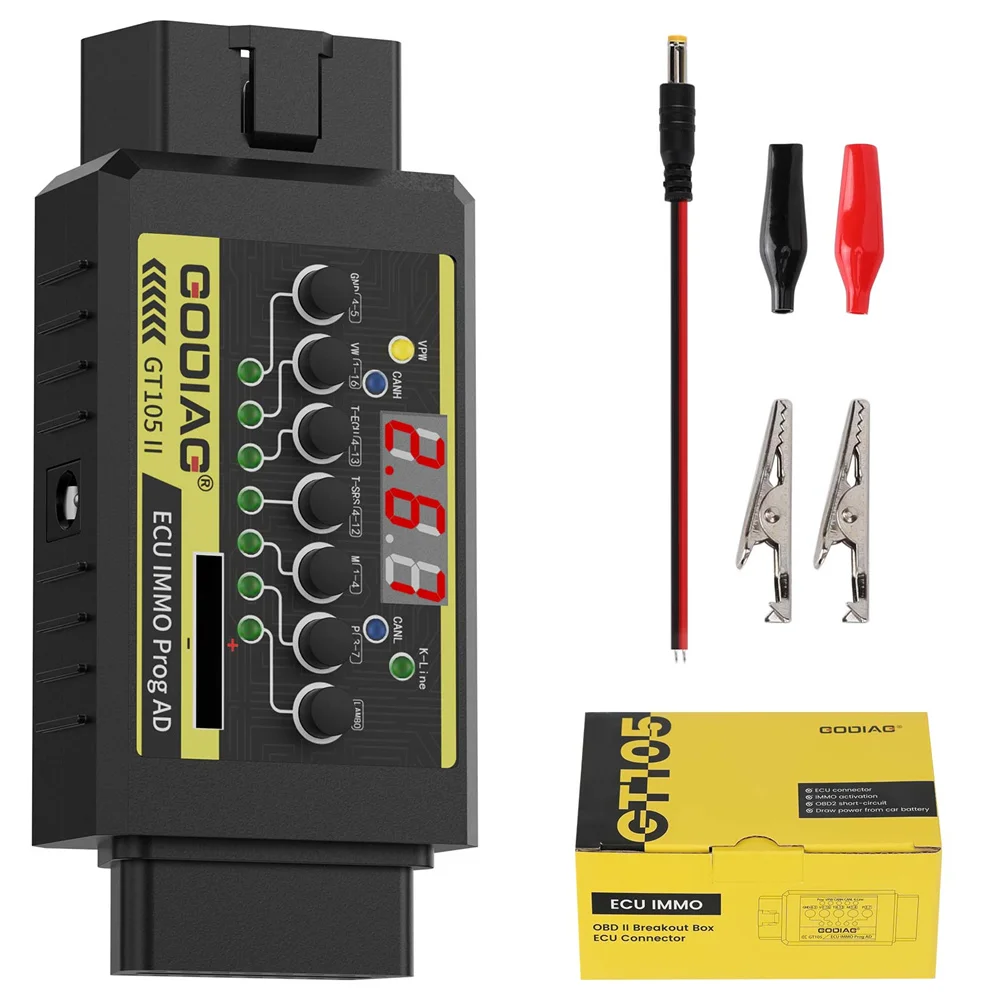

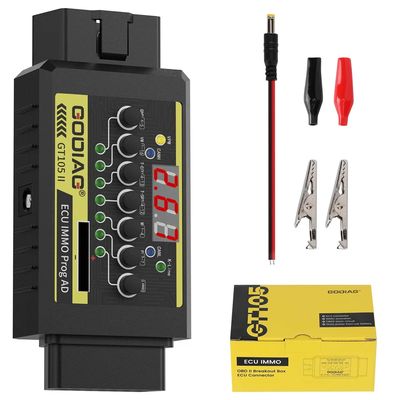

Gói bao gồm:



1pc x Máy chủ GT105 II

1pc x Dây nguồn có kẹp ắc quy

3pcs x Điện trở
