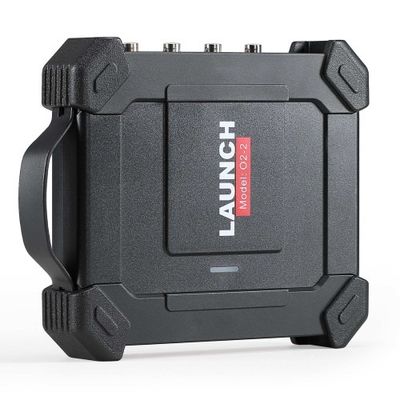

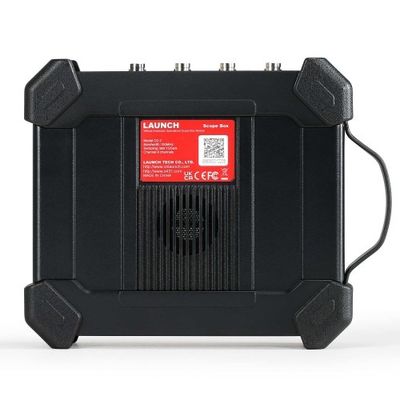

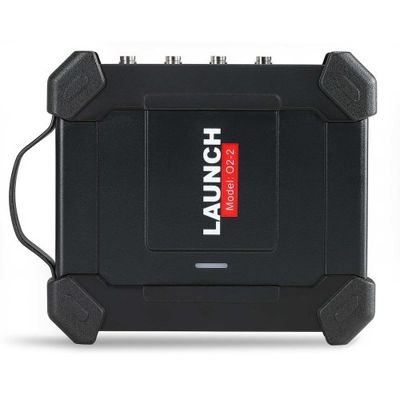

X431 O2-2 Scope Box Oscilloscope 4 kênh 100MHz USB DC Oscilloscopes ô tô Làm việc với PRO3S + V5.0 / PAD V / PAD VII

  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
Nguồn gốc Trung Quốc
Hàng hiệu LAUNCH X431 O2-2 Scope Box
Số mô hình Khởi chạy hộp phạm vi X431 O2-2
Số lượng đặt hàng tối thiểu 1
Giá bán $550
chi tiết đóng gói 44*38*14cm /4,9kg
Thời gian giao hàng 1 ngày làm việc
Điều khoản thanh toán T/T, Western Union, MoneyGram
Khả năng cung cấp 1000

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Tên mô hình Khởi chạy hộp phạm vi X431 O2-2 Nguồn gốc Trung hoa đại lục
Chất lượng Cấp trên Băng thông 100MHz
tăng thời gian ≤3,5ns (điển hình) Tốc độ lấy mẫu tối đa 1Gbps (cho bốn kênh)
Kháng đầu vào 1mΩ ± 1,5%
Làm nổi bật

Máy nhấp chuột ô tô

,

4 kênh Oscilloscope 100MHz

,

Khởi động X431 100MHz Oscilloscope
Để lại lời nhắn
Mô tả sản phẩm

Mô tả sản phẩm

Khởi động O2-2 Scope Box cho phép người dùng chụp một hình dạng sóng cụ thể làm cho quá trình hiệu quả hơn 70% so với các phạm vi khác.Nó có khả năng ghi lại và phát lại dữ liệu hình sóng độ phân giải cao để phân tích trong tương laiKhả năng nhập tên và ký tự trực tiếp bằng cách nhấp vào bàn phím ảo hợp lý hóa quy trình và góp phần cải thiện 90% hiệu quả.
Launch O2-2 Scope Box để giải quyết các lỗi điện phức tạp

Với thiết kế mới và phần cứng nâng cấp, Launch O2-2 Scopebox là một mô-đun bổ sung linh hoạt và dễ sử dụng có thể phát hiện các lỗi cấp cao trên các thành phần điện khác nhau,như cảm biếnBằng cách tích hợp với các công cụ quét loạt X-431 thông qua ứng dụng O2-2,nó cung cấp lỗi chẩn đoán chính xác và dứt khoát cho phép cửa hàng và kỹ thuật viên để mở rộng chức năng của công cụ quét của họ.

Tích hợp với các công cụ quét loạt X-431 (như X431 PRO ELITE, X431 Throttle, X431 Pad II AE, X431 Torque, X431 Turbo, X431 Pro3S+, X431 PAD V, X431 PAD VII, X431 IMMO Elite,X431 IMMO PLUS) thông qua ứng dụng O2-2 cho kết quả chẩn đoán dứt khoát.

Điểm nổi bật:

4 kênh
băng thông 100MHz
Cấu hình tự động
Lưu hình sóng bằng một cú nhấp chuột
Đánh giá cursor
Một nhấp chuột đặt trước các thiết lập tham số hình sóng
Chế độ demo
Hỗ trợ trực tuyến
Hoạt động toán học hình sóng
23 phép đo tự động

Đặc điểm:

1. Giải quyết sự cố và chẩn đoán ECU
2- Tính năng alility để ghi lại và palyback dữ liệu hình sóng độ phân giải cao cho phân tích trong tương lai.
3Một hình dạng sóng đặc biệt làm cho quá trình 70% hiệu quả hơn so với các phạm vi khác
4. Truy cập đến 23 biến thể của các phép đo tự động được hiển thị trên một màn hình để dễ dàng chuyển đổi
5Khả năng nhập tên và ký tự trực tiếp bằng cách nhấp vào bàn phím ảo, hoạt động này hợp lý hóa quá trình và góp phần 90% hiệu quả
6. Bộ nhớ đệm lên đến 50M
7. Sử dụng tính năng zoom in / out để xem lại chi tiết chính xác
8. Các thiết lập hệ thống cá nhân có thể tùy chỉnh được lưu dưới dạng tệp cấu hình để xem
9Chức năng tự hiệu chuẩn cho phép tối ưu hóa đường dẫn tín hiệu dao động để đo chính xác tối đa
10. Lớn hóa các hoạt động toán học hình sóng, chẳng hạn như affition, trừ, nhân và hàm FFT cho phân tích hình sóng cấp cao
11. Nhiều thử nghiệm ô tô bao gồm mạch, cảm biến, thiết bị điều khiển, thử nghiệm bắt lửa và nhiều hơn nữa
Giao diện người dùng đa ngôn ngữ
12. USB Sunc chuyển dữ liệu đến các thiết bị bên ngoài như laptop, máy tính bảng, vv.

Chức năng:

Hỗ trợ nhiều thử nghiệm dự án thiết lập trước xe
Hỗ trợ một loạt các thử nghiệm dự án thiết lập trước của ô tô, chẳng hạn như mạch, cảm biến, thiết bị điều khiển, thử nghiệm bắt lửa, thử nghiệm truyền thông và thử nghiệm kết hợp,và đặt trước các thông số khác nhau và các phương pháp kết nối cụ thể cho mỗi thử nghiệm.

23 cài đặt đo tự động
23 cài đặt đo tự động được hiển thị trên một màn hình, rõ ràng ngay lập tức và có thể được nhấp bằng một lần chạm nhẹ.loại bỏ sự tẻ nhạt của việc lật trang và tìm kiếm nhiều lần, làm cho phép đo tự động dễ sử dụng và thuận tiện.

Chuyển đổi nguồn kích hoạt nhanh
Hỗ trợ cạnh, xung và các kích hoạt khác. cài đặt kích hoạt đơn giản và trực quan và phương pháp chuyển đổi nguồn kích hoạt nhanh làm cho phần khó nhất của ứng dụng dao động cực kỳ dễ dàng.

Nhanh chóng tạo các tham số định dạng sóng trước với một cú nhấp chuột
Khi kiểm tra hình sóng, bạn có thể lưu các cài đặt hiện có trên giao diện hiện tại như các tham số đặt trước hình sóng bằng một cú nhấp chuột.bạn có thể tải trực tiếp các tham số đặt trước mà không cần cài đặt lặp đi lặp lại.

Lưu hình sóng nhanh chóng bằng một cú nhấp chuột
Nhanh chóng lưu hình sóng hiện đang hiển thị trên màn hình với một cú nhấp chuột và tự động lưu nó trong định dạng được chỉ định. Nó có thể được sử dụng trực tiếp như một hình sóng kênh tham chiếu để hiển thị sau này.

Hoạt động cursor thuận tiện
bật các con trỏ ngang và dọc với một cú nhấp chuột tương ứng. Mỗi con trỏ có thể được kéo một cách độc lập, và theo dõi con trỏ cũng được thực hiện trực tiếp thông qua các chạm nổi bật đơn giản,cải thiện hiệu quả tổng thể hơn 80%.

Hỗ trợ cursor/phase ruler thay đổi tương ứng
Khi hình dạng sóng được phóng to, con trỏ và thang đo pha có thể thay đổi tương ứng, giữ phạm vi đo không thay đổi.

Hỗ trợ chạm 2 điểm, hình dạng sóng có thể được phóng to hoặc phóng ra theo chiều dọc hoặc ngang
Kéo theo chiều ngang hoặc dọc với 2 điểm để phóng to hoặc phóng ra hình sóng theo chiều ngang hoặc dọc.

Chức năng chứng minh hỗ trợ
Lập trước hình dạng sóng sinus để chứng minh các chức năng chung mà không cần kết nối một máy dao động.

Hỗ trợ các hoạt động toán học hình sóng
Hỗ trợ tính toán cộng, trừ, nhân và chia hai hình dạng sóng kênh, ngoài biến đổi Fourier nhanh.

So sánh chi tiết giữa hộp phạm vi O2-2 và hộp phạm vi O2-1
Mô hình O2-1 O2-2
Kênh 4 4
Phạm vi băng thông 100MHz 100MHz
Thời gian tăng ≤ 3,5ns (thường) ≤ 3,5ns
Tỷ lệ lấy mẫu tối đa 1Gbps ((cho bốn kênh) 1Gbps
Chống đầu vào 1MΩ±1,5% 1MΩ±1,5%
Độ sâu lưu trữ 50M 10M
Số lượng bit lấy mẫu 8bit 8bit
độ chính xác dọc 3% 3%
Các thiết bị theo chiều dọc 5mV ~ 10V 5mV ~ 10V
Chuyển ngược Hỗ trợ Hỗ trợ
Kênh kết nối DC, AC DC, AC
Đồ cơ sở thời gian 5ns~1ks 1ns-1ks
Độ chính xác cơ sở thời gian 20 ppm 20 ppm
Phương thức lấy mẫu Bình thường Bình thường
CANBus giải mã CAN, LIN CAN, LIN
Loại kích hoạt Biên cạnh, chiều rộng xung Biên cạnh, chiều rộng xung
Chế độ kích hoạt Đơn giản, tự động và đơn SEQ Đơn giản, tự động và đơn SEQ
Khớp nối kích hoạt DC, Phản ứng tiếng ồn DC, Phản ứng tiếng ồn
Toán học Double waveFFT Double waveFFT
Hiển thị YT, Zoom, Roll YT, Zoom, Roll
Chế độ lăn 200ms/div~1000s/div 200ms/div~1000s/div
Cấu hình tự động Hỗ trợ Hỗ trợ
Đo tự động 23 23
Cursor Biểu đồ ngang, Biểu đồ dọc Biểu đồ ngang, Biểu đồ dọc
Điện từ: Cổng USB, cổng DC IN Cổng USB, cổng DC IN
Phương pháp truyền dữ liệu USB USB
Tùy chọn cấu hình xe Các mạch, cảm biến, thiết bị điều khiển, thắp sáng Các mạch, cảm biến, thiết bị điều khiển, thắp sáng
Nhiệt độ hoạt động 0°C~50°C 0°C~50°C
Phạm vi cung cấp điện USB:5V/1A
DC:12V/24V		 USB:5V/1A
DC:12V/24V
Khả năng tương thích Các độ phân giải máy tính bảng khác nhau đòi hỏi các APP khác nhau Một APP có thể tương thích với nhiều độ phân giải máy tính bảng
Các cử chỉ đa cảm ứng Không. Hỗ trợ chạm 2 điểm, hình dạng sóng có thể được phóng to hoặc phóng ra theo chiều dọc hoặc ngang
Cấu hình xe Không. Mỗi dự án thử nghiệm có thể hỗ trợ tài liệu trợ giúp trực tuyến (bản tài liệu trợ giúp sẽ được biên soạn theo nhu cầu sau)
Nâng cấp phần mềm nâng cấp thủ công Hỗ trợ nâng cấp trực tuyến
Trigger Quan sát hình sóng không thể được mở rộng trong thời gian chờ kích hoạt bình thường. Có thể sử dụng bình thường trong khi chờ kích hoạt bình thường.
Chức năng demo Không. Vâng.
Màn hình phân chia Không. Vâng.
Tỷ lệ lấy mẫu Một kênh 1G/s, hơn 2 kênh chỉ 250M/s 1 kênh 1G/s, 2 kênh 500M/s, nhiều kênh 250M/s
Thời gian bắt đầu 2-3S khoảng 16s
Tiêu thụ năng lượng khoảng 6W khoảng 7,5W

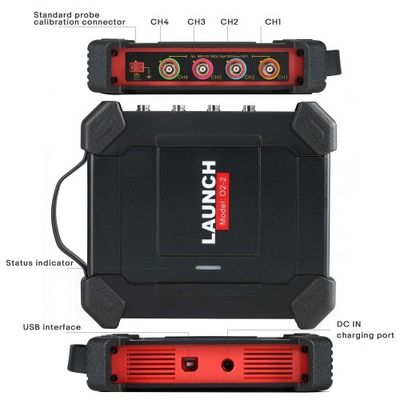

Làm thế nào để kết nối dây cáp?

Các kịch bản ứng dụng khác nhau đòi hỏi các phương pháp kết nối khác nhau (bất kể kịch bản ứng dụng nào, các kết nối sau đây là cần thiết):

Đầu tiên, cung cấp năng lượng cho hộp dao động thông qua cáp điện double-clip: Kết nối một đầu của cáp điện double-clip với giao diện nguồn của hộp dao động,và đầu kia cho pin xe để lấy năng lượng (màu đỏ được kết nối với cực dương, màu đen được kết nối với cực âm).

Lưu ý: * Máy tính bảng loạt PADVII hỗ trợ nguồn điện USB.

2. Kết nối đầu cuối loại B của cáp USB với giao diện loại B của máy dao động, và kết nối đầu kia với giao diện USB của thiết bị chẩn đoán.

Chi tiết:
Các kênh 4
Dải băng thông 100MHz
Thời gian tăng 3.5ns (thường)
Độ chính xác ± 3%
Kháng input 1M ± 1,5%
Loại đầu vào Một đầu, kết nối BNC
Kết nối đầu vào DC, AC
Bảo vệ quá tải ±200V với một đầu vào đơn
Phạm vi cơ sở thời gian 1ns~1ks (1 kênh)
  1ns~1ks (2 kênh)
  1ns~1ks (4 kênh)
Độ phân giải dọc 8bit
Bộ nhớ đệm 10M (cho 4 kênh)
Giao diện điện Cổng USB, cổng DC IN
Trao đổi dữ liệu qua USB
Chế độ kích hoạt Đơn giản, tự động và đơn SEQ
Các yếu tố kích hoạt tiên tiến Biên cạnh, chiều rộng xung

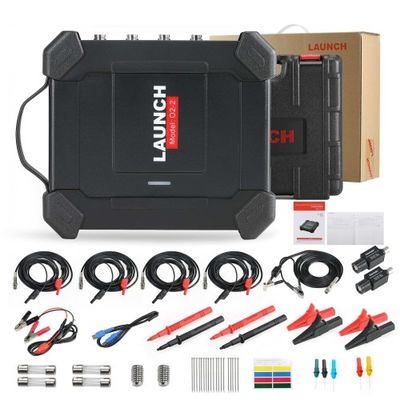

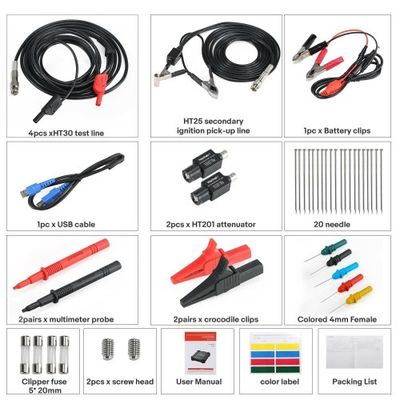

Danh sách gói:

1pc x khởi động O2-2 đơn vị chính
1pc x BNC đến cáp thử giao diện 4mm
1pc x cáp lấy lửa thứ cấp
1pc x cáp USB
1pc x 20:1 attenuator
1pc x đầu dò đa số
1pc x clip pin
1pc x bộ thăm dò đâm
2pcs x clip cá sấu
1pc x Cáp mở rộng lửa độc lập
1pc x COP độc lập đầu dò thắp
