Khởi động công cụ chẩn đoán X431 PAD V với SmartBox 3.0: Chương trình mã hóa trực tuyến khởi động GIII X-Prog 3

Ra mắt X431 PAD V 5 Công cụ chẩn đoán ô tô hỗ trợ mã hóa và lập trình

Ra mắt X431 PAD V 5 Điểm nổi bật:

1. Phiên bản toàn cầu Không giới hạn IP
2. Bản cập nhật trực tuyến miễn phí trong 1 năm. Sau 1 năm nó sẽ có giá $ 399 / năm
4. Chức năng chẩn đoán từ xa theo thời gian thực qua WiFi
5. Hỗ trợ chẩn đoán xe thương mại và xe hành khách, hỗ trợ J2534, CAN FD, DoIP
6. 8 lõi CPU 2GHz, RAM 4G, bộ nhớ 64G, màn hình hoàn chỉnh 10,1 inch, có thể đọc ánh sáng mặt trời (Gorilla Glass) và bảo vệ IP65.
7. Các chức năng đặc biệt được hỗ trợ: Immobilizer / Key, Injector, Reset Brake Bleed, Reset TPMS, Electronic Throttle Relearn, Reset DPF, Reset SAS, Reset Oil, Reset Brake, Reset BMS
8. Nhiều ngôn ngữ: tiếng Anh, tiếng Ý, tiếng Đức, tiếng Pháp, tiếng Tây Ban Nha, tiếng Bồ Đào Nha, tiếng Ba Lan, tiếng Hà Lan, tiếng Hy Lạp, tiếng Đan Mạch, tiếng Phần Lan, tiếng Thụy Điển, tiếng Romania, tiếng Séc, tiếng Hungary, tiếng Nhật, tiếng Nga, tiếng Thổ Nhĩ Kỳ, tiếng Ả Rập, tiếng Hàn,Tiếng Ba Tư và Trung Quốc
9Chương trình trực tuyến cho đến năm 2020: BMW, Mercedes, VW, Audi, Seat, Skoda, Porsche, Nissan, Infiniti, Subaru
10Đưa 1pc miễn phí.Bắt đầu GIII X-Prog 3cho IMMO và các chức năng lập trình chính.

Lưu ý:
1Không hỗ trợ xe tải hạng nặng 24V hiện tại.
2. Các chức năng lập trình trực tuyến không thể biểu diễn ở Hoa Kỳ và Tây Ban Nha.

Mô tả:

Launch X431 PAD V 5 là công cụ quét chẩn đoán toàn diện xe hơi cao cấp mới nhất của Launch dựa trên hệ thống Android 7.1.bao gồm bao gồm mô hình xe hơi lớn, các chức năng mạnh mẽ, một số lượng lớn các chức năng đặc biệt, và dữ liệu thử nghiệm chính xác.0, X-431 PAD V có thể chẩn đoán xe chở khách và xe hạng nặng (phần mềm và bộ chuyển đổi là tùy chọn) với một dongle duy nhất.nó cũng có tích hợp trong J2534 bộ chuyển đổi để làm cho X-431 PAD V một trong những công cụ quét mạnh nhất trên thị trường. X-431 PAD V cũng hỗ trợ các ứng dụng mô-đun mở rộng của LAUNCH cho máy dò dao động, cảm biến, nội soi, máy đo đa phương, và phát hiện pin vv.

Hoạt động của nó là dễ dàng hơn và trực quan hơn, nó bao gồm một gói của các thương hiệu xe "Full" (hơn 80 thương hiệu), với các nhà sản xuất xe quan trọng nhất châu Âu, châu Á và Mỹ,cùng với tiềm năng đầy đủ của phần mềm chẩn đoán LAUNCH. PAD V tương thích với J2534 và ISO22900 (Pass Thru) giao thức giao tiếp, theo cách này bạn có thể kết nối với trang web của nhà sản xuất và thực hiện lập trình trong số nhiều chức năng khác.

Ưu điểm của X431 PAD V là gì?

Nó có một cơ sở sạc, camera phía trước / phía sau, kết nối không OBD và một màn hình cảm ứng lớn 10,1 inch.và bao gồm một tay cầm điều chỉnh 180o ở phía sau với 3 vị trí để treoPADV được sản xuất với mức độ bảo vệ IP65, giúp bảo vệ nó khỏi phun nước, va chạm và bụi.

PAD V có khả năng chẩn đoán xe hơi, xe thương mại và xe công nghiệp và tương thích với các giao thức liên lạc DoIP,mạng CAN mới FD và J2534 và ISO22900 (Pass Thru) , với sau đây bạn có thể kết nối với trang web của nhà sản xuất và thực hiện lập trình trong số nhiều chức năng khác.Nó cũng bao gồm SW cho các phương tiện có hệ thống hỗ trợ lái xe tiên tiến (ADAS) và tương thích với phụ kiện hiệu chuẩn tĩnh X-431 ADAS Pro .

Sự khác biệt chính của nó so với các mô hình PRO 1 và 3 là nó cho phép bạn gắn các phụ kiện tùy chọn khác nhau như bộ dao động 4 kênh, bộ kiểm tra pin, endoscope và bộ mô phỏng cảm biến.Kết nối Internet của nó là toàn bộ để cung cấp một số lượng vô hạn các dịch vụ, chẳng hạn như gửi thông tin kỹ thuật, chẩn đoán từ xa, thông tin kỹ thuật trực tuyến (Data LAUNCH),Cập nhật tự động và khả năng liên lạc với các thiết bị phóng khác để hỗ trợ giữa các hội thảo (hợp tác từ xa)- Tương thích với các thiết bị theo dõi thông tin.

Khởi động X431 PAD V 5 Đặc điểm:

1. Hệ thống tùy chỉnh Android 7.1, bộ xử lý 8-core Qualcomm, màn hình cảm ứng 10,1 inch, hỗ trợ sạc nhanh QC3.0.
2. 2.4GHz&5GHz Wi-Fi tần số kép, tốc độ truyền nhanh hơn thế hệ trước.
3Camera: phía trước, 8 Megapixel; phía sau, 13 Megapixel, Hiển thị tình trạng sẵn sàng I/M
4Công nghệ Wi-Fi thế hệ thứ năm, về mặt lý thuyết, tốc độ truyền nhanh hơn 4 lần so với thế hệ trước.
5. Bao phủ mô hình xe rộng, chức năng chẩn đoán mạnh mẽ (chẩn đoán thông minh, chẩn đoán từ xa, đọc DTC, rõ ràng DTC, đọc luồng dữ liệu, thử nghiệm kích hoạt), dữ liệu chẩn đoán chính xác,và nhiều chức năng đặc biệt;
6Thiết kế công nghiệp hoàn toàn mới, với vỏ cao su mềm trên bốn góc của sản phẩm để ngăn ngừa va chạm hiệu quả; trục giảm bớt, điều chỉnh tự do gần 180 độ;hỗ trợ ba chế độ treo, hỗ trợ và bình thường.

Khởi động X431 PAD V 5 Chức năng:

1Chẩn đoán toàn diện: Hỗ trợ toàn bộ, toàn bộ hệ thống, chức năng nhanh chóng, đọc DTC, rõ ràng DTC, đọc luồng dữ liệu, thử nghiệm kích hoạt, v.v.
2Chẩn đoán thông minh: Hỗ trợ nhận dạng VIN thông minh và truy vấn hồ sơ chẩn đoán dựa trên đám mây, làm cho chẩn đoán thông minh và hiệu quả hơn.
3Chẩn đoán tại địa phương: Khi chẩn đoán thông minh không có sẵn trong môi trường không có mạng, hãy chọn chẩn đoán truyền thống.Chọn nhãn hiệu và mô hình xe bằng tay để thực hiện phát hiện xe.
4Chẩn đoán từ xa: Hỗ trợ truyền thông thời gian thực trực tuyến và dịch vụ chẩn đoán từ xa thông qua văn bản, hình ảnh và tệp giữa thiết bị và thiết bị và giữa thiết bị và máy tính để bàn từ xa,với băng thông mạng thấp và sử dụng tài nguyên hệ thống.
5- Chức năng đặc biệt: Hỗ trợ tổng cộng 16 chức năng đặc biệt, bao gồm thiết lập lại đèn dịch vụ, điều chỉnh throttle, thiết lập lại góc lái, thiết lập lại đệm phanh, thiết lập lại áp suất lốp xe, phù hợp chống trộm cắp,Bệnh chảy máu ABS, khớp pin, học bánh răng, mã hóa đầu tiêm, tái tạo DPF, khởi tạo mái nhà mặt trời, khớp đèn pha, khớp treo và khớp AT, điều chỉnh EGR.
6. Nâng cấp phần mềm: Hỗ trợ nâng cấp một nhấp chuột của hệ điều hành, phía khách hàng, phần mềm mô hình xe và firmware.
7. Phản hồi chẩn đoán: Đối với các lỗi phần mềm và chức năng mô hình gặp phải trong quá trình sử dụng, vui lòng gửi phản hồi ngay lập tức.
8- Báo cáo của tôi: xem báo cáo chẩn đoán toàn diện, báo cáo chẩn đoán từ xa, và phát lại luồng dữ liệu.
9. Thiết lập phần mềm: Bao gồm kết nối của tôi, quản lý kết nối kết nối chẩn đoán, kích hoạt kết nối, sửa chữa firmware, vv
10. Mô-đun mở rộng: Hỗ trợ oscillograph, cảm biến, thử nghiệm pin, endoscope, máy in Wi-Fi, vv
11. Đọc luồng dữ liệu: Hỗ trợ các chế độ hiển thị luồng dữ liệu đa dạng và luồng dữ liệu tiêu chuẩn được xác định bởi người dùng.
12Chẩn đoán truyền thống: Khi chẩn đoán thông minh không có sẵn trong môi trường không có mạng, hãy chọn chẩn đoán truyền thống.Chọn nhãn hiệu và mô hình xe bằng tay để thực hiện phát hiện xe.

Khởi động X431 PAD V 5 Xe được hỗ trợ:

1. Xe chở khách được hỗ trợ:

1Người Úc:AUST Holden, AUST Ford
2Người châu Á:Toyota / Lexus, Honda / Acura, Mazda, Subaru, Nissan / Infiniti, Mitsubishi, Hyundai, Isuzu, Daihatsu, KIA, Daewoo, Suzuki, Proton, Ta ta, Mahindra, Ssangyong, Perodua, Maruti
3Châu Âu:Audi, Mercedes/ Maybach, BMW/ MINI/ Rolls Royce, VW/ Bentley/ Bugatti, Opel/ Vauxhall, Peugeot, Citroen, Volvo, Sprinter, Renault/ Dacia, Fiat/ Romeo/ Abarth/ Lancia, Rover, Landrover, Saab, Seat,Skoda, Smart, Maserati, Ferrari, Arston Martin, Porsche, Jaguar
4Hoa Kỳ:Mỹ Ford / Lincoln, GM / Buick / Cadillac / Chevrolet, Chrysler / Dodge / Jeep
5- Tiếng Trung:Changcheng (Vạn tường), Geely, Qirui_TY (Cherry), Futian, Changan, Changhe, Haifei.... v.v.
7. Các loại khác:EOBD, Demo

Các chức năng đặc biệt được hỗ trợ:Immobilizer / Key, Injector, Reset Brake Bleed, Reset TPMS, Electronic Throttle Relearn, Reset DPF, Reset SAS, Reset Oil, Reset Brake, Reset BMS

2. Xe tải hạng nặng được hỗ trợ:

Phần mềm bao gồm:
Nissan (Diesel), Mitsubishi (Diesel), USA Ford Diesel, Kenworth Astra, Benz Heavy Duty, Bosch Diesel, Trung Quốc Heavy Duty, Cummins Heavy Duty, DAF, Delphi Diesel, Denso Diesel, FAW Liberation,Photon Auman, FUSO, Hino, Hyundai Heavy Duty, Isuzu Heavy Duty, Iveco Heavy Duty, JAC Heavy Duty, Mack, MAN, OBD Heavy Duty, Scania, Shangchai Diesel, Volvo Heavy Duty, WP Diesel, Airbus,Hộp truyền tải Allison, Ashok Rejlander, Bendix ABS, Caterpillar Heavy Duty, Chai Heavy Vehicle, Chaoyang Diesel, Xây dựng máy móc, CREDO Heavy Vehicle, Detroit Engine, Dongfeng xe thương mại, Dongfeng Yufeng,Động cơ Doosan, Xe tải hạng nặng, phần mềm chẩn đoán diesel đầy đủ, Haldex ABS hạng nặng, Hệ thống HD_ABS, HD_GoldenDragon, HD_International
HD_Kinglong, HD_Maxxforce, HD_Ta ta, HD_Western_Star, Phần mềm trình bày xe tải hạng nặng, IRISBUS HD, IRIZAR HD, NEOPLAN HD, Peter HD, Renault HD, SETRA HD, Stannic Bavin, Sterling HD, Sunlong Bus,Xe buýt Sunwin, UD Trucks 2F Nissan Diesel, WABCO ABS, Động cơ Yang Chai

Chức năng đặc biệt mạnh mẽ:Thay thế thành phần, thử nghiệm nén xi lanh, thử nghiệm cắt bỏ ống tiêm, tái tạo DPF, giao tiếp với ABS và hộp số từ Bendix, Wabco và Allison,Chức năng liên lạc từ xa giữa các kỹ thuật viên.

Các mô-đun tùy chọn mở rộng

1. Oscilloscope và máy phân tích lửa
2. Endoscope
3Kiểm tra pin.
4Hộp kính hiển thị
5- Hộp cảm biến: Thử nghiệm cảm biến và mô phỏng + Multimeter.
6Phụ kiện hiệu chuẩn tĩnh X-431 ADAS Pro.
7. Dữ liệu phóng thông tin kỹ thuật.
8Phụ kiện tùy chọn: đồ nội thất cho ổn định và chẩn đoán MB 90 và MB 80.

Smartbox 3.0-J2534 Hướng dẫn hoạt động

1Kết nối Smartbox3.0

Smartbox 3.0 đi kèm với cáp USB.
Một đầu của Smartbox3.0 được kết nối với cáp USB: một cổng của cáp USB được kết nối với Smartbox3.0; cổng khác được kết nối với cổng USB của máy tính cá nhân; đầu kia của Smartbox3.0 được kết nối với bus giao diện OBD, và cổng khác của bus được kết nối với đầu nối OBD.


Làm thế nào để cài đặt khởi động X431 PAD V 5 gói phần mềm và trình điều khiển?

2.1 Các bước cài đặt của gói phần mềm
2.1.1 Các bước cài đặt của gói phần mềm
Chú ý: Vui lòng đảm bảo rằng người dùng PC có quyền quản trị và Smartbox3.0 đã được kết nối với máy tính trước khi cài đặt.
Bước 1: Mở "SmartBox_3.0_Setup.exe", và chọn đường cài đặt theo yêu cầu
Bước 2: Nhấp vào 'Change' để chọn đường cài đặt, và sau đó nhấp vào 'Next'



Bước 3: Sau khi xác nhận đường cài đặt, bấm vào 'Next'



Bước 4: Nhấp vào 'Next' để bắt đầu cài đặt trình điều khiển.



Bước 5: Nhấp vào 'Sẵn sàng'. trình điều khiển được cài đặt!


Bước 6: Nhấp vào "Sẵn sàng" một lần nữa.


2.1.2 J2534 Xem thông tin đăng ký (được giữ)
Sau khi cài đặt phần mềm, thông tin đăng ký tương ứng của LAUNCH về J2534Dll có thể được xem trong registry.như được hiển thị dưới đây:



Nhập vào registry, và tìm thông tin đăng ký J2534 DLL của LAUNCH theo đường dẫn sau: HKEY_LOCAL_MACHINESOFTWAREPassThruSupport.04.04



Lưu ý: Có thể là do hệ điều hành 64-bit, nếu bạn không thể xem thông tin đăng ký. Bạn có thể tìm thấy nó theo đường dẫn sau:
HKEY_LOCAL_MACHINESOFTWAREWow6432NodePassThruSupport04.04
Ảnh chụp màn hình được hiển thị dưới đây:



Làm thế nào để cập nhật khởi động X431 PAD V 5?

Chạy "SmartBox Tool 3.0" trên máy tính để bàn Windows sau khi cài đặt "SmartBox_3.0_Setup".

3.1 Chức năng nâng cấp phần cứng
SmartBox 3.0 có thể được nâng cấp thông qua SmartBox Tool 3.0Vui lòng chọn "M7 nâng cấp" để nâng cấp các chương trình thấp hơn và "A7 nâng cấp" để nâng cấp hệ thống.
Lưu ý: Khởi động lại phần mềm và SmartBox 3.0 khi hoàn thành nâng cấp. Bạn có thể kiểm tra phiên bản để xác nhận xem nâng cấp có thành công hay không.

3.2 Chức năng xem nhật ký
Khi cần thiết, bạn có thể kích hoạt chức năng "Write Log File" hoặc "Window Print Information" để ghi lại trạng thái thử nghiệm của SmartBox 3.0 và quá trình.không cho phép chức năng nếu không cần thiếtCác tệp nhật ký được lưu dưới thư mục gốc của đĩa C theo mặc định.
Bước: Thông tin J2534Log tương ứng có thể được tạo bằng cách đánh dấu tùy chọn "Tập nhật ký ghi lại" sau khi nhấp vào "Xem nhật ký" ở góc trên bên trái của giao diện phần mềm, như được hiển thị bên dưới:

Lưu ý: Vui lòng khởi động lại phần mềm chẩn đoán!
Lưu ý: Nếu chức năng in nhật ký được bật, các tệp nhật ký có thể rất lớn vì thông tin được ghi tích lũy.như phát triển và gỡ lỗiTrong các trường hợp khác, xin vui lòng không kích hoạt tùy chọn chức năng này theo ý muốn.
Con đường lưu trữ mặc định của tệp nhật ký "J2534Log" được tạo là: C: Program FilesSmartBox 3.0SmartBox 3.0Log J2534_LOG.txt, như được hiển thị bên dưới:

Cũng lưu ý: Trong một số hệ thống máy tính, người dùng không có quyền ghi vào thư mục tập tin này, dẫn đến việc tạo tập tin nhật ký không thành công.Nó là cần thiết để sửa đổi quyền của thư mục này (yêu cầu quyền quản trị viên), như được thể hiện dưới đây:

Nhấp chuột phải vào thư mục "Log", chọn tùy chọn "Attribute" và tìm thuộc tính "Security", chọn người dùng hiện tại, nhấp vào "Edit", chọn lại tên người dùng tương ứng,và đánh dấu tất cả các tùy chọn "Cho phép" trong cột quyền (yêu cầu quyền quản trị viên), và nhấp vào "OK" để quay lại.

Khởi động X431 PAD V 5 tham số

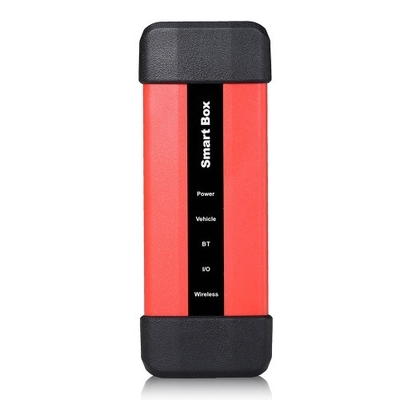

SmartBox 3.0 Các thông số:

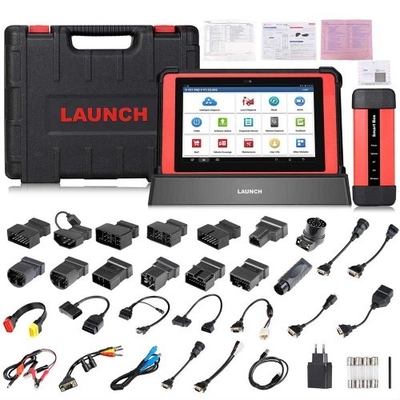

Khởi động X431 PAD V 5 Danh sách gói

1 x X-431 PAD V đơn vị chính
1 x X-431 PAD V dock sạc
1 x Smartbox 3.0 kết nối chẩn đoán
1 x cáp Micro USB
1 x cáp bật thuốc lá
Bộ điều hợp nguồn điện 1 x 5V DC
1 x cáp kẹp pin
1 x cáp mở rộng OBD II
1 x cáp chuyển đổi kết nối không có 16 chân
1 x Mở phong bì mật khẩu
1 x bộ kết nối không có 16 chân


Khởi động XPROG-3 Danh sách gói:

• Đơn vị chính
• Bộ điều hợp năng lượng
• Cáp chẩn đoán chính
• Cáp thu thập dữ liệu thế hệ thứ tư
• Cáp thu dữ liệu EEPROM thế hệ thứ tư ((không tháo rời bảng điều khiển)
• Cáp chế độ BENCH
• Chuyển đổi MCU V1
• Chuyển đổi MCU V2
• Cáp MCU với nhiều dây dẫn
• Bộ chuyển đổi chip EEPROM
• Chìa khóa thu thập Benz hồng ngoại tương tự
• Cáp MCU với nhiều dây dẫn
• Chuyển đổi EEPROM
• Sổ tay người dùng
