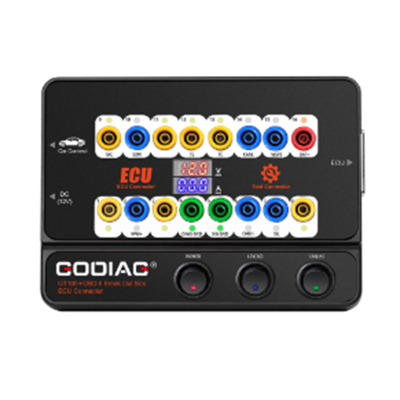

GODIAG GT100 Breakout Box với BMW CAS4 CAS4 + và FEM / BDC thử nghiệm nền tảng miễn phí vận chuyển cho VVDI2 VVDI Key Tool Plus

Mô tả sản phẩm

​

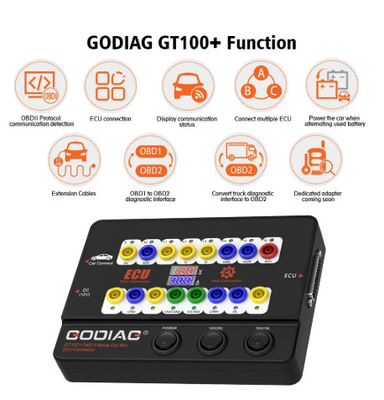

Hướng dẫn chức năng và hoạt động của GODIAG GT100
- Bằng cách kết nối phương tiện và công cụ chẩn đoán thông qua OBDII, đèn LED của Godiag GT100 sẽ chỉ ra liệu giao diện chẩn đoán OBDII có giao tiếp tốt với xe không.


- Theo dõi điện áp của giao diện OBDII xe và hiển thị nó trong thời gian thực.Xin dừng chẩn đoán và lập trình để tránh xe không thể khởi động / mất dữ liệu / module bị khóa.


1. Ứng dụng phát hiện giao thức OBDII & phát hiện liên lạc



1) Kết nối GODIAG GT100 với cổng chẩn đoán OBDII của xe.
2) Khi thiết bị hiển thị điện áp, bật công tắc nguồn của GODIAG GT100.
3) Sau đó kết nối với công cụ chẩn đoán, khi công cụ đang giao tiếp với xe, các chỉ báo LED của giao thức tương ứng sẽ sáng lên hoặc nhấp nháy (nếu giao thức CAN được phát hiện,nó sẽ có độ sáng tối đaKhi giao tiếp thành công, các CAN-H và CAN-L tương ứng sẽ mờ hoặc nhấp nháy yếu)

2Kết nối ECU: kết nối mô-đun đơn

GODIAG GT100, được kết nối với một mô-đun ECU duy nhất, thuận tiện cho người dùng để thực hiện chẩn đoán và lập trình mô-đun duy nhất.


(Nếu ECU là giao thức CAN, vui lòng kiểm tra xem bạn có cần kết nối một điện trở 120 ohm.)
2) Godiag GT100 có thể được cung cấp năng lượng bằng cách kết nối với giao diện chẩn đoán OBDII của xe, hoặc bằng bộ điều hợp điện AC.
3) Để chẩn đoán và lập trình cho một ECU duy nhất bằng cách kết nối công cụ chẩn đoán hoặc lập trình ECU.


3. Banana plug extension connection:

Mở rộng giao diện OBDII 16pin của xe để cho bạn biết liệu kết nối giao diện OBDII có tốt hay không, thuận tiện cho việc kiểm tra dạng sóng điện áp giao diện OBDII.



4. Chuyển giao diện chẩn đoán OBD1 sang OBD2 tiêu chuẩn

Sử dụng đầu nối để chuyển đổi giao diện OBD1 thành giao diện obd2 theo giao thức giao tiếp giao diện chẩn đoán.



5Kết nối nhiều module điều khiển ECU cùng một lúc, thuận tiện cho các kỹ sư chuyên nghiệp phát hiện và duy trì.


6. Khi nào sử dụng cáp mở rộng:Không gian của vị trí giao diện chẩn đoán quá hẹp để kết nối với công cụ chẩn đoán, hoặc người dùng thấy rằng cáp chẩn đoán không đủ dài trong quá trình bảo trì.Nó có thể được kéo dài thêm 1 năm..2 mét.



7Có thể cung cấp năng lượng cho xe khi thay pin đã qua sử dụng.




1) Chuẩn bị pin A để cung cấp năng lượng bằng cách kết nối với lỗ số 16 / 4 / 5 của Godiag GT100 và với giao diện chẩn đoán OBD2 của xe.
[Ghi chú 1. bật công tắc điện của Godiag GT100. 2. Đừng bật công tắc bắt lửa, không khởi động xe]

2) Sau đó thay thế pin B hoàn toàn mới với pin sử dụng trong xe,mà sẽ đảm bảo rằng chiếc xe có năng lượng đầy đủ để ngăn chặn mất dữ liệu và khóa âm thanh hoặc trục trặc do thiếu điện cho mô-đun điều khiển ECU.


8. Bộ chuyển đổi chuyên dụng sẽ được giải phóng (giúp GT100 kết nối với mô-đun ECU đặc biệt)

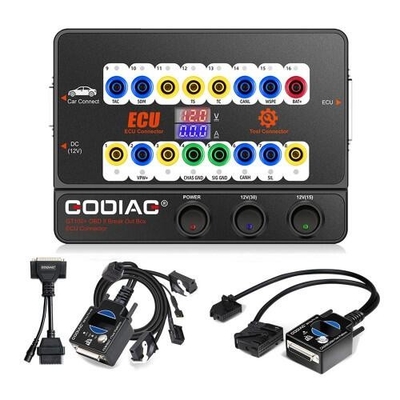

Biểu đồ kết nối phần cứng:



GODIAG BMW CAS4 / CAS4+ Bảng thử nghiệm lập trình

Nền tảng thử nghiệm lập trình Godiag CAS4 / CAS4 + là một thiết bị chuyên dụng được phát triển cho thợ khóa BMW, kỹ sư bảo trì và kỹ sư lập trình CAS4 / CAS4 +.


1Bằng cách làm việc cùng với Godiag GT100 & xhorse vvdi 2 / bmw vvdi bim tool / Autel im608 vvc, nền tảng thử nghiệm Godiag CAS4 / CAS4 + có thể lập trình khóa mới khi tất cả các khóa bị mất,
có thể thêm khóa mới và thay thế mô-đun ECU CAS4 / CAS4 +.

2Trước khi cài đặt lại mô-đun CAS4 / CAS4 + vào xe, bạn được phép kết nối nền tảng thử nghiệm này với mô-đun CAS để kiểm tra xem nó có thể giao tiếp
hoặc có bất kỳ sự cố nào.

3. Sử dụng để đọc và sao lưu dữ liệu sau khi xử lý trước, sử dụng để thay thế mô-đun bất động hóa CAS4 / CAS4 + (ví dụ: thay thế hệ thống bất động hóa 2-port CAS4 bằng hệ thống bất động hóa 3-port với quyền truy cập thoải mái).

4Trước khi lắp đặt mô-đun CAS4 / CAS4 + trở lại xe, nó có thể được sử dụng để kiểm tra xem khóa được lập trình có đồng bộ với CAS4 cas4 + hay không.

5. Godiag CAS4 CAS4 + thử nghiệm nền tảng có thể giúp mở rộng kinh doanh cho các kỹ sư có kỹ năng để chương trình CAS4 / CAS4 + chìa khóa.
Khi một chủ sở hữu xe mất chìa khóa, anh / cô ấy có thể loại bỏ các mô-đun CAS4 và tương ứng ECU, sau đó gửi chúng đến thợ khóa để lập trình chìa khóa mới,cũng thực hiện một thử nghiệm đồng bộ trên phím được lập trình và CAS4 / CAS4 +.

6. Giải quyết sự cố - khi chìa khóa không thể khởi động xe, nền tảng thử nghiệm này có thể được sử dụng để xác định chính xác liệu nó có phải là do sự không phù hợp giữa cas4 cas4 + và chìa khóa.

7. Nền tảng thử nghiệm này sử dụng đầu nối nhanh CAS4 CAS4 + chuyên dụng của OEM, giúp kết nối đơn giản hơn, thuận tiện hơn và đáng tin cậy hơn. Nó sẽ không uốn cong chân truyền thông của mô-đun CAS4 CAS4 +.


8. GODIAG cho BMW CAS4 / CAS4+ Mô tả cấu trúc của nền tảng thử nghiệm lập trình

1 đầu nối nữ DB25 (được sử dụng để kết nối cổng nam của GODIAG GT100 / GODIAG OBD2).
2Đổi khởi động bắt đầu mô phỏng.
Chỉ số mô phỏng bảng điều khiển bất động.
4 Khu vực cảm biến chính
5 Vòng vít.
6Godiag OEM dành riêng CAS4 CAS4 + bộ điều hợp điện hoặc bộ điều hợp CAN Communication.
7 Godiag OEM dành riêng CAS4 CAS4 + điều khiển bắt đầu bộ điều chỉnh.

9. Chiều


Nền tảng thử nghiệm GODIAG cho lập trình BMW FEM/BDC

Nền tảng thử nghiệm lập trình Godiag FEM / BDC là một thiết bị chuyên dụng được phát triển cho thợ khóa BMW, kỹ sư bảo trì và kỹ sư lập trình FEM / BDC.



Godiag FEM / BDC nền tảng thử nghiệm lập trình 5 tính năng chính:

1Cung cấp thợ khóa với kết nối dễ dàng và thuận tiện cho hệ thống FEM / BDC immobilizer.
2Thực hiện thử nghiệm đồng bộ cho FEM / BDC được lập trình và phím
3Cung cấp một môi trường thử nghiệm cho các kỹ sư chuyên nghiệp tái chế FEM / BDC.
4. Giúp các kỹ sư bảo trì ô tô kiểm tra xem FEM / BDC và chìa khóa được đồng bộ hóa đúng.
5. Cung cấp cho các kỹ sư chuyên nghiệp kết nối các mô-đun FEM BDC và thiết bị.



1Bằng cách làm việc cùng với Godiag GT100 và xhorse vvdi 2 / bmw vvdi bim tool / Autel im608 vv, nền tảng thử nghiệm Godiag FEM / BDC có thể lập trình khóa mới, có thể thêm khóa mới và thay thế mô-đun ECU FEM / BDC.



2. Cho phép kết nối nền tảng thử nghiệm này với mô-đun FEM / BDC để kiểm tra xem nó có thể giao tiếp hoặc có bất kỳ trục trặc nào.



3. Sử dụng để đọc ra & sao lưu dữ liệu sau khi xử lý trước, sử dụng để thay thế mô-đun immobilizer FEM / BDC

4Trước khi cài đặt mô-đun FEM / BDC trở lại xe, nó có thể được sử dụng để kiểm tra xem khóa được lập trình đồng bộ hóa với FEM / BDC.

5Nền tảng thử nghiệm Godiag FEM / BDC có thể giúp mở rộng kinh doanh cho các kỹ sư có kỹ năng lập trình khóa FEM / BDC.
Khi một chủ xe mất chìa khóa, anh / cô ấy có thể loại bỏ mô-đun FEM / BDC và ECU tương ứng, sau đó gửi chúng đến thợ khóa để lập trình chìa khóa mới,cũng thực hiện một thử nghiệm đồng bộ hóa trên phím lập trình và FEM / BDC.

6. Giải quyết sự cố - khi chìa khóa không thể khởi động xe, Nền tảng thử nghiệm này có thể được sử dụng để xác định chính xác liệu nó có phải là do sự không phù hợp giữa FEM / BDC và chìa khóa.

7. Nền tảng thử nghiệm này áp dụng bộ kết nối nhanh OEM FEM / BDC chuyên dụng, giúp kết nối đơn giản hơn, thuận tiện hơn và đáng tin cậy hơn. Nó sẽ không uốn cong chân truyền thông của mô-đun FEM / BDC.

8. GODIAG cho BMW FEM / BDC Mô tả cấu trúc nền tảng thử nghiệm lập trình
1) Bộ kết nối nữ DB25. (được sử dụng để kết nối cổng nam DB25 của GODIAG GT100)
2) Máy tắt bắt đầu mô phỏng khởi động.
