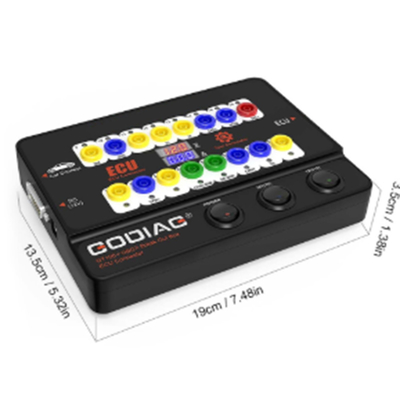

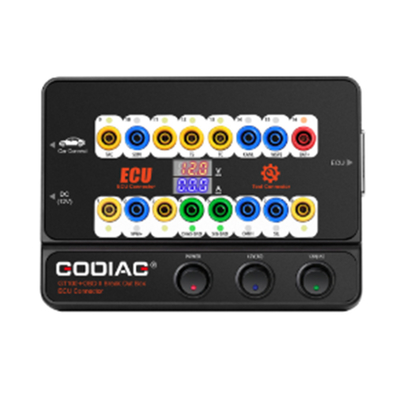

GODIAG GT100 Pro GT100+ Breakout Box với BMW CAS4 CAS4+ và FEM/BDC Test Platform

Mô tả sản phẩm

• Bảo hành 1 năm.
• Sử dụng với KESS V2 và Ktag
• Kết nối ECU + Máy phát hiện giao thức OBDII + Hiển thị dòng điện tử
• Cáp có thể được mở rộng, với một tùy chọn dành riêng bộ điều hợp
• Tương thích với các công cụ từ LAUNCH, AUTEL, FOXWELL, XHORSE, VXDIAG vv
• Chuyển giao diện chẩn đoán OBD1 sang giao diện chẩn đoán OBD2 tiêu chuẩn
• Được sử dụng với nền tảng thử nghiệm bộ điều hợp BMW-CAS4 để phát hiện xem lập trình khóa CAS4 hoạt động hoàn hảo hay không

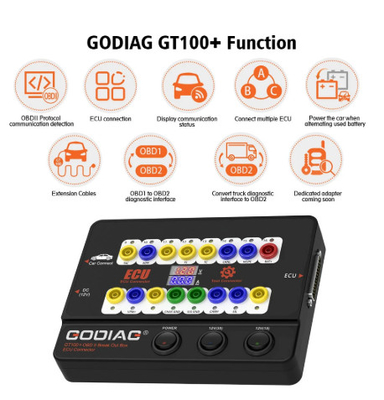

GT100+ Pro vs GT100

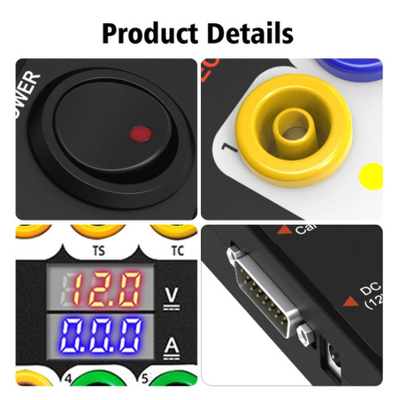

1. GT100+ thêm màn hình hiển thị điện tử.
2. GT100+ thêm thông tin giao thức CANBUS
3. Lập lại thiết bị / bộ cố định khi tất cả các phím bị mất

1.GT100 + thêm màn hình hiển thị điện tử.

Trên băng ghế, kết nối mô-đun ECU bằng cách sử dụng đầu nối chuối hoặc bộ điều hợp ECU chuyên dụng db25, Godiag GT100 + sẽ hiển thị dòng điện tử.

Ưu điểm để hiển thị giá trị dòng điện tử:

Người dùng có thể trực quan xem trạng thái hiện tại của ECU. Không có màn hình hiện tại hoặc dòng hiện tại hiển thị không phù hợp với dòng dự kiến của kỹ sư,sau đó bạn có thể ngay lập tức kiểm tra nếu dây dẫn là sai, nếu dây điện là chính xác, ông có thể phán đoán rằng ECU có thể bị hỏng, do đó không cần phải thực hiện giao tiếp chẩn đoán và có thể sửa chữa trực tiếp ECU.

Nếu nó cho thấy quá nhiều dòng điện, sau đó bạn cũng có thể xác định nếu cáp được kết nối không chính xác hoặc ECU bị hỏng.

2. GT100 + Thêm thông tin giao thức CANBUS

GT100 + Pin 1, 9, 3, 11 12, 13, 8 [tương ứng với đầu nối chuối màu vàng trên máy], các giao diện giao thức obd2 phi tiêu chuẩn này có thể hiển thị giao thức liên lạc CAN BUS hoặc K-Line.GT100 chỉ có thể hiển thị giao thức K-Line Pwm Vpw+ KWP 2000.GT100 + sẽ hiển thị giao thức giao tiếp CANBUS K-Line Pwm Vpw + KWP 2000.

3. Khởi động lại thiết bị / immobilizer khi tất cả các phím bị mất

Khi bạn muốn lập trình khóa cho VW, Porsche, Mitsubishi và những chiếc xe khác với tất cả các chìa khóa bị mất, hoặc để lập trình Toyota ECU,bạn cần phải kích hoạt bảng điều khiển (công cụ thiết lập lại) hoặc đánh thức các mô-đun immobilizer đầu tiên. Sau đó bạn có thể hoạt động trực tiếp bằng cách sử dụng GT100 GT100 +

a.Đối với chìa khóa Porsche và VAG thế hệ thứ 4 / thế hệ thứ 5 (ví dụ như A6L Touareg A4 Q5 A7 mới), vui lòng sử dụng GT100 + để kết nối quế mạch ngắn PIN 16 ′′-PIN 1 để chiếu sáng bảng điều khiển,sau đó sử dụng công cụ lập trình khóa để kết nối với bộ chuyển đổi nữ của GT100 + cho việc thu thập dữ liệuMột số bảng điều khiển xe sẽ không được chiếu sáng, nhưng dữ liệu cũng có thể được thu thập, ví dụ: A6L Q7.

b.Để thay thế các ECU động cơ của Toyota hoặc sử dụng một số lập trình viên phím để lập trình Toyota khi tất cả các phím bị mất, nó đòi hỏi phải mạch ngắn PIN13-PIN4

c.Để lập trình khóa Mitsubishi với tất cả các khóa bị mất hoặc để thiết lập OBDII khi tất cả các khóa từ xa bị mất, vui lòng kết nối ngắn PIN1-PIN4.

Đối với hiệu suất khác những gì Godiag GT100 + ECU Bench connector có thể làm, nó là như vậy giống như Godiag GT100.

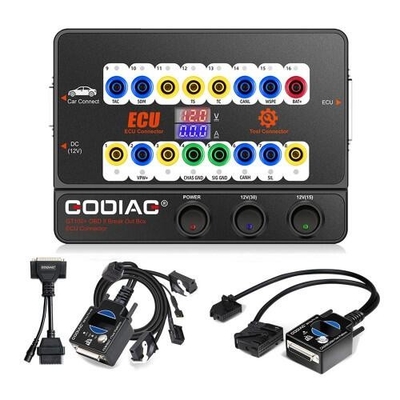

Nền tảng thử nghiệm GODIAG cho lập trình BMW FEM/BDC

Nền tảng thử nghiệm lập trình Godiag FEM / BDC là một thiết bị chuyên dụng được phát triển cho thợ khóa BMW, kỹ sư bảo trì và kỹ sư lập trình FEM / BDC.



Godiag FEM / BDC nền tảng thử nghiệm lập trình 5 tính năng chính:

1Cung cấp thợ khóa với kết nối dễ dàng và thuận tiện cho hệ thống FEM / BDC immobilizer.
2Thực hiện thử nghiệm đồng bộ cho FEM / BDC được lập trình và phím
3Cung cấp một môi trường thử nghiệm cho các kỹ sư chuyên nghiệp tái chế FEM / BDC.
4. Giúp các kỹ sư bảo trì ô tô kiểm tra xem FEM / BDC và chìa khóa được đồng bộ hóa đúng.
5. Cung cấp cho các kỹ sư chuyên nghiệp kết nối các mô-đun FEM BDC và thiết bị.



1Bằng cách làm việc cùng với Godiag GT100 và xhorse vvdi 2 / bmw vvdi bim tool / Autel im608 vv, nền tảng thử nghiệm Godiag FEM / BDC có thể lập trình khóa mới, có thể thêm khóa mới và thay thế mô-đun ECU FEM / BDC.



2. Cho phép kết nối nền tảng thử nghiệm này với mô-đun FEM / BDC để kiểm tra xem nó có thể giao tiếp hoặc có bất kỳ trục trặc nào.



3. Sử dụng để đọc ra & sao lưu dữ liệu sau khi xử lý trước, sử dụng để thay thế mô-đun immobilizer FEM / BDC

4Trước khi cài đặt mô-đun FEM / BDC trở lại xe, nó có thể được sử dụng để kiểm tra xem khóa được lập trình đồng bộ hóa với FEM / BDC.

5Nền tảng thử nghiệm Godiag FEM / BDC có thể giúp mở rộng kinh doanh cho các kỹ sư có kỹ năng lập trình khóa FEM / BDC.
Khi một chủ xe mất chìa khóa, anh / cô ấy có thể loại bỏ mô-đun FEM / BDC và ECU tương ứng, sau đó gửi chúng đến thợ khóa để lập trình chìa khóa mới,cũng thực hiện một thử nghiệm đồng bộ hóa trên phím lập trình và FEM / BDC.

6. Giải quyết sự cố - khi chìa khóa không thể khởi động xe, Nền tảng thử nghiệm này có thể được sử dụng để xác định chính xác liệu nó có phải là do sự không phù hợp giữa FEM / BDC và chìa khóa.

7. Nền tảng thử nghiệm này áp dụng bộ kết nối nhanh OEM FEM / BDC chuyên dụng, giúp kết nối đơn giản hơn, thuận tiện hơn và đáng tin cậy hơn. Nó sẽ không uốn cong chân truyền thông của mô-đun FEM / BDC.

8. GODIAG cho BMW FEM / BDC Mô tả cấu trúc nền tảng thử nghiệm lập trình
1) Bộ kết nối nữ DB25. (được sử dụng để kết nối cổng nam DB25 của GODIAG GT100)
2) Máy tắt bắt đầu mô phỏng khởi động.

9. Chiều


GODIAG BMW CAS4 / CAS4+ Chương trình thử nghiệm nền tảng

Nền tảng thử nghiệm lập trình Godiag CAS4 / CAS4 + là một thiết bị chuyên dụng được phát triển cho thợ khóa BMW, kỹ sư bảo trì và kỹ sư lập trình CAS4 / CAS4 +.


1Bằng cách làm việc cùng với Godiag GT100 & xhorse vvdi 2 / bmw vvdi bim tool / Autel im608 vvc, nền tảng thử nghiệm Godiag CAS4 / CAS4 + có thể lập trình khóa mới khi tất cả các khóa bị mất,
có thể thêm khóa mới và thay thế mô-đun ECU CAS4 / CAS4 +.

2Trước khi cài đặt lại mô-đun CAS4 / CAS4 + vào xe, bạn được phép kết nối nền tảng thử nghiệm này với mô-đun CAS để kiểm tra xem nó có thể giao tiếp
hoặc có bất kỳ sự cố nào.

3. Sử dụng để đọc và sao lưu dữ liệu sau khi xử lý trước, sử dụng để thay thế mô-đun bất động hóa CAS4 / CAS4 + (ví dụ: thay thế hệ thống bất động hóa 2-port CAS4 bằng hệ thống bất động hóa 3-port với quyền truy cập thoải mái).

4Trước khi lắp đặt mô-đun CAS4 / CAS4 + trở lại xe, nó có thể được sử dụng để kiểm tra xem khóa được lập trình có đồng bộ với CAS4 cas4 + hay không.

5. Godiag CAS4 CAS4 + thử nghiệm nền tảng có thể giúp mở rộng kinh doanh cho các kỹ sư có kỹ năng để chương trình CAS4 / CAS4 + chìa khóa.
Khi một chủ sở hữu xe mất chìa khóa, anh / cô ấy có thể loại bỏ các mô-đun CAS4 và tương ứng ECU, sau đó gửi chúng đến thợ khóa để lập trình chìa khóa mới,cũng thực hiện một thử nghiệm đồng bộ trên phím được lập trình và CAS4 / CAS4 +.

6. Giải quyết sự cố - khi chìa khóa không thể khởi động xe, nền tảng thử nghiệm này có thể được sử dụng để xác định chính xác liệu nó có phải là do sự không phù hợp giữa cas4 cas4 + và chìa khóa.

7. Nền tảng thử nghiệm này sử dụng đầu nối nhanh CAS4 CAS4 + chuyên dụng của OEM, giúp kết nối đơn giản hơn, thuận tiện hơn và đáng tin cậy hơn. Nó sẽ không uốn cong chân truyền thông của mô-đun CAS4 CAS4 +.


8. GODIAG cho BMW CAS4 / CAS4+ Mô tả cấu trúc của nền tảng thử nghiệm lập trình
